嵌入式WSNs汽車防盜系統

　引言

　　無線傳感器網絡(WirelessSensorNetworks)是通信技術、計算機技術、傳感器技術和網絡技術相結合的產物。無線傳感器網絡是由大量隨機分布的、具有實時感知和自組織能力的傳感器節點組成的，它具有分布式處理帶來的監測精度高、容錯性好、覆蓋區域廣等優點，在環境監控、消費類電子、軍事偵察以及交通管理等很多領域中具有廣闊的應用前景，是近期國際上研究的熱點之一。

　　1.系統方案設計

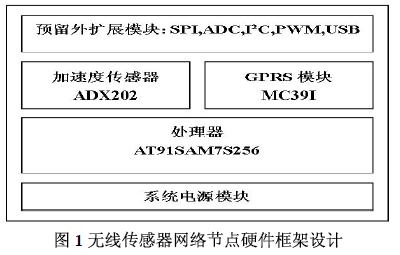

　　無線傳感器網絡的基本組成單元是具備信息采集和通信功能的嵌入式節點，因此無線傳感器網絡的設計也就是節點的設計。本文根據無線傳感器網絡的功能需求，按照嵌入式系統體裁衣的思想選擇各個功能模塊部件，著重考慮節點的性價比和可升級性等因素，設計嵌入式無線傳感器網絡節點的硬件結構。根據功能需求，將各個獨立功能模塊化，節點的硬件體系結構如圖1所示。

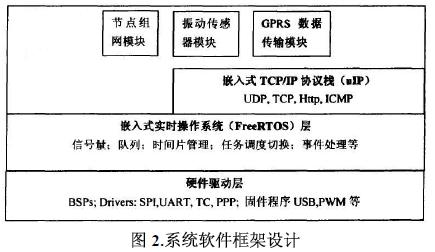

　　本文綜合硬件平臺因素，系統軟件使用嵌入式實時操作系統FreeRTOS。由于簇頭節點需具備GPRS數據傳輸功能，因而軟件體系中具備TCP/IP協議棧也是非常重要的。本文選擇了在著名開源網站SourceForge上公開發布的嵌入式實時操作系統FreeRTOS作為系統軟件體系設計的基礎，選擇己經移植到FreeRTOS上的的uIP作為系統TCP/IP協議棧。在節點組網模塊設計中，本文移植了符合ZigBee規范的軟件，從而為節點的組網，路由等應用層程序的開發提供了基礎。如圖2所示為系統的軟件體系結構。

　　2無線傳感器網絡節點硬件設計

　　21ARM處理器模塊通信電路設計

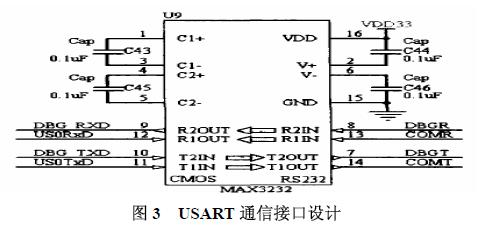

　　采用GPRS模塊進行數據傳輸過程中，為便于系統測試，本文采用AT91SAM7S256提供的一路兩線制串口DBGCOM顯示由CPU發送給GPRS模塊的數據，采用剩下的USARTO顯示由GPRS模塊發送給CPU的數據，實現對發送和接收數據的監測和解析，為系統功能的調試提供了一種良好的接口。

　　2.2ARM處理器時鐘電路設計

　　AT91SAM7S系列微控制器系統時鐘由時鐘發生器提供，其內部包括1個鎖相環(PLL)，1個主振蕩器，1個RC振蕩器。時鐘發生器為系統提供下列時鐘:SLCK慢速時鐘。由RC振蕩器提供，是電源管理系統內唯一恒定時鐘。MAINCK主振蕩器輸出時鐘。PLLCK分頻器與PLL輸出。

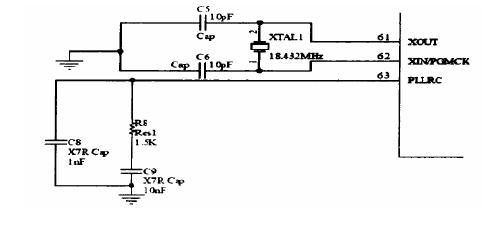

圖4時鐘模塊電路原理圖

　　2.3MC39i模塊電路設計

　　GPRS模塊設計可劃分為SIM卡接口電路、啟動復位電路和控制接口電路三部分。啟動復位電路設計，MC39i上電后，將其IGT引腳拉低至少100ms，即可以開啟MC39i；MC39i帶有一個符合ISO7816-3IC卡標準的SiM卡接口，用戶可以方便的接外部SIM讀卡器；MC39i通過ZIF插座提供了符合ITU-TDCE標準的RS232接口，通過RS232接口可以向MC39i發送AT命令和數據。該接口工作在CMOS電平下。MC39i的RS232接口支持8位數據、無校驗、1位停止位的數據格式，波特率可以設置為300bps~115kbps。支持RTS/CTS硬件握手信號和XON/XOFF握手信號。

　　2.4振動傳感器模塊設計

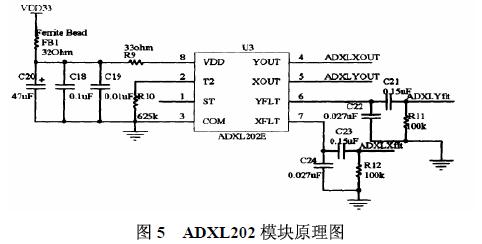

　　本文振動信號的檢測采用ADXL202實現，ADXL202是美國模擬器件公司設計生產的的新型單芯片雙軸加速度傳感器，加速度測量范圍是士2g;動態測試帶寬為0~5kHz，可測量靜態加速度、振動和傾角。本文采用加速度傳感器用于監測較大的振動或移動，達到防盜的目的。由于振動在微觀上是物體加速度的快速變化，因此本文采用此原理進行振動信號的監測。將ADXL202的X軸和Y軸加速度輸出引腳與CPU的定時計數器相連接，利用TC捕獲芯片的PWM信號得到當前的加速度，如果連續監測到芯片加速度的急劇變化，則可判定振動的產生，加速度的變化程度對應于振動的強弱。設置與芯片T2引腳連接的電阻值為1.25MS2，使得其輸出信號的周期為l0ms，從而獲得較好的分辨率，其原理圖如圖5所示。

　3．系統軟件設計

　　3.1GPRS模塊軟件設計

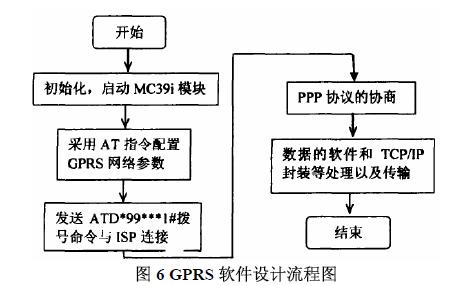

　　GPRS模塊用于無線傳感器網絡間的通信，它是節點的重要組成部分之一。通過GPRS模塊進行數據傳輸本質上是利用了移動通信網絡與Internet網絡之間的互聯，因而傳輸?shù)臄?shù)據需要符合Internet網絡的TCP/IP協議標準。無線傳感器網絡節點利用GPRS實現數據傳輸?shù)倪^程為:首先利用ARM處理器控制MC39i模塊實現與Internet網絡的連接，通過PPP協議獲得IP地址;然后將經過TCP/IP以及PPP協議封裝的數據通過RS232串口發送給MC39i。根據GPRS撥號上網的通信規程以及MC39i模塊的控制說明，本文設計如圖6所示系統流程圖完成GPRS模塊撥號上網以及后續的數據傳輸處理，其中PPP協商處理和數據的TCP/IP以及應用層的封裝處理是本模塊設計的重點和難點。

　　3.2MC39i驅動程序設計

　　MC39i模塊驅動設計主要包括FreeRTOS下USART驅動程序設計，MC39i模塊的初始化和GPRS網絡參數設置。它在保證GPRS模塊可用性的前提下，為數據的傳輸提供通道，為鏈路層以及上層協議的實現提供方便的接口。
串口驅動程序的工作過程為:當某一個任務需要通過串口發送數據時，必須先得到該串口發送隊列的信號量時才可發送數據，發送結束后釋放信號量;如果無法取得信號量，則掛起該任務等待信號量有效。驅動程序中為USART建立發送隊列和接收隊列兩個隊列。當發送隊列不為空時，發送中斷使能，從而將發送隊列中的數據通過串口中斷服務程序發送到串口。如果需要發送數據，只需調用xSerialPutChar函數向發送隊列傳送數據即可;如果需要從串口接收數據，需調用xSerialGetChar函數，等待從隊列接收數據，串口驅動程序即可使能USART接收中斷，進行數據接收的準備，串口接收中斷服務會將接收到的數據自動發送到串口接收隊列中。

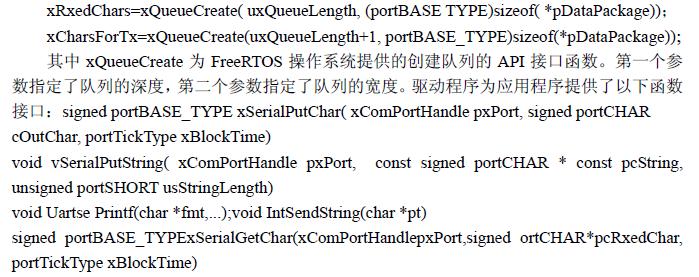

　　建立發送和接收隊列的代碼如下：

　　3.3振動傳感器任務設計

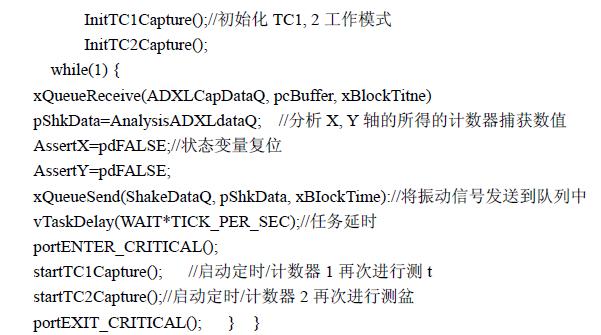

　　本文采用AT91SAM7S256處理器的定時計數器實現對振動傳感器ADX202輸出PWM信號的測量。采用加速度傳感器測量振動信號用于監測較大的振動或移動，達到防盜的作用。由于振動是物體加速度的快速變化，本文采用此原理進行振動信號的監測。驗。最后確定當加速度連續兩次變化超過0.03m/s2時，發出振動警報，這樣可以靈敏的監測汽車移動和碰撞等事件，并且排除了由于其他情況導致的信號波動。，以下給出加速度傳感器處理任務的核心代碼如下：

　　4總結

　　本文創新點：無線傳感器網絡是一種全新的信息獲取和處理方式，具有廣泛的應用前景。本文在分析國內外研究現狀和無線傳感器網絡功能需求的基礎上，提出并實現了利用ARM處理器采用嵌入式技術設計無線傳感器網絡汽車防盜系統的總體方案，并重點開展了節點的軟硬件方面的研究，采用嵌入式ARM處理器，結合GPRS通信模塊MC39i，振動傳感器實現了一種高性能無線傳感器網絡節點的硬件設計，在實際使用，系統靈敏度高，運行穩定，具有較高的實用價值
