提供更好駕駛體驗，汽車照明絕對不可或缺。雖然汽車環境光照明系統已經導入紅綠藍發光二極體（RGB LED），但目前仍有設計復雜度與成本過高等問題。為了滿足不同汽車照明應用的要求，新一代整合區域互連網路（LIN）介面的RGB 可以解決這個問題。它既可透過既有車內LIN網路達成LED光源控制，亦能大幅簡化環境光照明系統設計，同時降低整體開發成本。

　　LIN控制特性與功能

　　鑒于控制環境光照明系統的實施成本成為首要目標，區域互連網路（LIN）已成為控制環境光照明系統LED燈陣列的一種方式，其好處是可采用現有的汽車通訊設施。重量輕、單線實現的LIN匯流排在通訊方面可以與高性能、但昂貴的控制區域網路（CAN）互相彌補。因?yàn)槊總€(gè)RGB LED模組可以連接到LIN網路，不須再增加汽車布線，其結果是整個系統的成本可保持在最低水準，加上車輛的整體重量并沒有增加，從而避免燃油消耗增大，而如果采用當前的點至點有線陣列，勢必增加燃油消耗。

　　汽車制造商正在尋找一種高性價比實施環境光照明系統的方式，為滿足這種市場需求，業界廠商已推出高整合、可自由程式設計的LIN RGB LED從屬介面（Slave Interface）積體電路（IC），其具備內置恒流源（Constant Current Source），能夠直接驅動多達四個LED（紅，綠，藍及額外的白色）。

　　LIN RGB LED從屬介面IC功能框圖

　　此外，RGB環境光模組可以通過車輛的LIN系統進行互連，不需要漫長的開發過程或大量使用工程資源。從發展的角度看，這種先進技術無疑對汽車制造商是一大利多，透過更具吸引力和娛樂性的環境光照明功能，可以使車型更加個性化，從競爭產品中脫穎而出，且更重要的是，這種功能將不再局限于高端汽車，而適用于所有汽車。

　　兩種汽車照明方案PK

　　1.NXP照明方案

　　恩智浦半導體發布的UJA1018是一款緊湊型集成解決方案，支持靈活且經濟有效的車用LED環境照明應用。UJA1018專為LIN網絡（本地互聯網絡）而設計，是首款帶節點位置檢測功能的環境照明用ASSP（特定應用標準產品）。通過它實現了在LED模塊安裝到車內后對其LIN地址的單獨編程，而非在模塊制造期間進行編程。

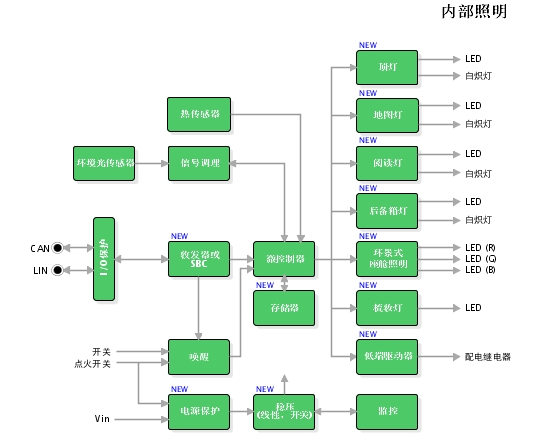

　　汽車內部照明框圖

　　NXP具有優異的汽車技術平臺和產品，能夠完成高度集成的解決方案，可實現全部功能，從而以各種配置驅動LED，簡化LED導入設計，低成本外部元件數減至最少，更小封裝尺寸。

　　LED驅動器

　　ASL10xxNTK和ASL10xxPHN是針對汽車照明應用的完全集成的LED驅動器系列。ASL1002NTK和ASL1004NT驅動器的溫度反饋能控制LED的溫度和性能。LED故障檢測能在LED發生故障時進行反饋。還能進行系統與蓄電池和接地的短路保護，外部電流選擇和PWM編程，調光LED的內部PWM生成，并且可以消除LED紋波電流，無需外部元件。

　　光位控制器

　　光位控制器（Leucht Weiten Steller，LWS）是設計用于車輛的單片集成電路。該器件可根據汽車駕駛員使用儀表盤上電位器所確定的狀態調整汽車前照燈光束的高度。TDA3629和TDA1629T光位控制器具有低定位誤差，低噪聲靈敏度。此外，TDA3629和TDA1629T供電電流低，可以熱保護，SET輸入端具有斷線和短路指示，可以通過電機短路提供斷線功能。

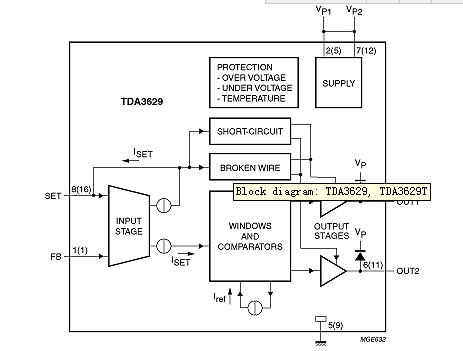

　　顯示功能框圖

　　2.安森美照明方案

　　1） 內部RGB LED照明方案

　　本地互連網絡（LIN）總線是一種用于當今汽車網絡架構的低成本串行通信協議。NCV7430 LIN RGB LED驅動器結合了LIN收發器與RGB LED驅動器及存儲器，適用于汽車內部照明。這款單芯片RGB驅動器可監視汽車內部照明中的專用多色彩LED應用。

　　NCV7430包含LIN接口（從器件），用于LED色彩及光強度參數設定。該器件通過LIN總線接收指令，隨后獨立驅動LED。NCV7430在LIN總線上用作從器件，而主器件可以通過總線讀取特定狀態信息（參數值及錯誤標志）。NCV7430的LIN地址可通過器件內部存儲器編程固化。

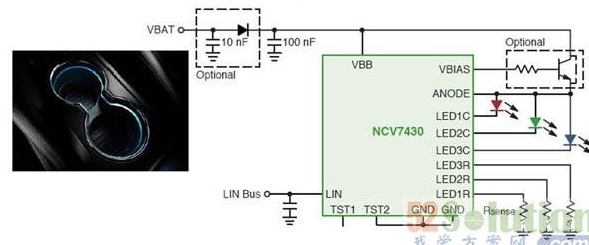

　　汽車內部照明方案

　　NCV7430的特性還包括保護及診斷過流檢測（對地及VBB短路檢測、LED開路檢測、高溫警示及關閉和檢測到錯誤時重試模式）;省電（休眠模式供電電流20 mA、兼容14 V汽車系統）;以及EMI兼容性（LIN總線集成斜坡控制、LED調制模式降低EMC）。

　　2） 外部及內部照明恒流穩流器（CCR）方案

　　雙端線性恒流穩流器（CCR）是簡單、經濟及強固的器件，為成本敏感的LED應用提供有效的穩流方案，適用于汽車外部照明，如中央高位剎車燈（CHMSL），以及內部照明，如座艙燈、化妝鏡燈、手套箱。該器件不要求外部元件，可用作高邊或低邊穩流器，在寬輸入電壓范圍下對輸出電流進行穩流，其設計帶有負溫度系數特性，用于保護LED在極端電壓及工作條件下免受熱失控影響。

　　型號為NSI45xxx、NSI50xxx、NSIC20xx、NSI45xxxJ和NSI50150AD的器件的穩流電流可在寬電壓范圍內提供恒定亮度;負溫度系數在高環境溫度條件下可保護LED;提供多種最大電壓版本（45 V、50 V及120 V），可承受電池電壓突降。

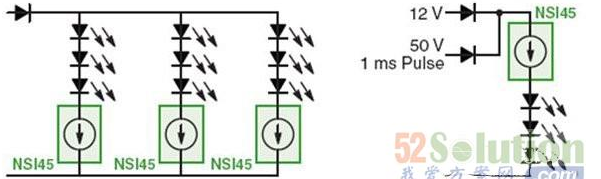

　　汽車內部及外部照明的恒流穩流器

　　除以上方案，安森美半導體還提供其它LED驅動方案。緊湊型350 mA降壓LED驅動器CAV4201和CAT4201采用專利的平均電流穩流架構，可用24 V電源驅動串聯的多達7顆LED，處理達40 V的瞬態電壓，能效高于94%;還具有限流及過熱保護、LED開路保護功能。其汽車版本CAV4201通過了AEC-Q100認證。另一款用于高亮度LED的多拓?fù)浜懔?a href="http://www.makelele.cn/tags/開關穩壓器/" target="_blank">開關穩壓器NCV3065，驅動電流達1.5 A，采用外部開關提升能效，支持PWM及模擬調光，可承受達40 V瞬態電壓。
