隨著我國國民經濟的高速發展，機動車輛日益增多，隨之帶來了諸多的交通、車輛安全和車輛管理等問題。本方案結合了GPS技術、無線通信技術、圖像處理技術及GIS技術，用于對汽車及設備進行遠程實時監控，對汽車具有監控、防盜、監聽、定位等功能。

　　系統介紹

　　公共運輸作為現在城市內，城市與城市之間溝通橋梁，服務于眾多的消費者，其安全管理關系到?jīng)]有個消費者的切身利益。因此，如何運用高新技術融合現代化的管理手段提高車輛業務的安全系數，保障車輛、貨物和人員的安全，同時通過合理調度提高車輛的使用效率、降低事故的發生，已成為一個迫切需要解決的課題。

　　車載監控系統應運而生

　　該方案結合了GPS技術、無線通信技術、圖像處理技術及GIS技術，用于對汽車及設備進行遠程實時監控，對汽車具有監控、防盜、監聽、定位等功能。

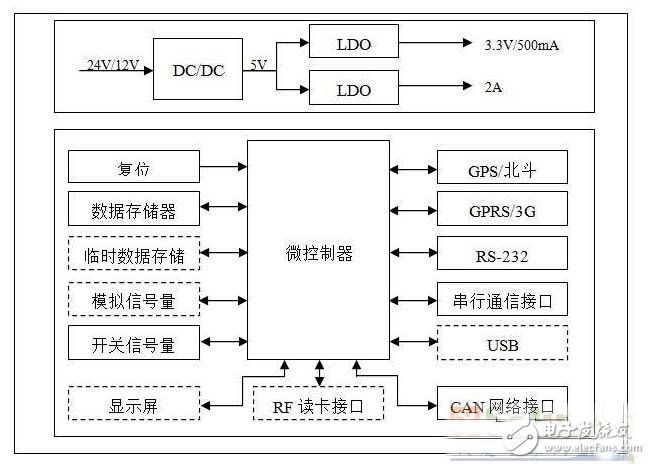

　　產品框圖

　　作為車載監控系統中的核心產品——車載GPS終端不斷在功能和成本上尋求更好的解決方案。針對車載GPS終端的不同功能需求，我司提供可以給出不同的方案推薦。

　　微控制器部分

　　在微控器選型上面，由于產品的定位和需求不同，對于微控制器選擇也不一樣，但是性?xún)r(jià)比，絕對是選型的一個重要參數，因此，在通用方案和低成本方案，我們給出如下推薦。

　　電源部分

　　汽車蓄電池組，乘用車一般是12V，大型車輛則是24V，但是直流輸出很不穩定。電壓變動范圍寬，瞬時高壓等現象。目前通用的采用的都是寬輸入DC/DC 轉換成5V輸出，為后端LDO提供穩定可靠的輸入。在電源方面，可以采用ON的DC/DC成熟方案LM2596，寬電壓輸入DC/DC電源 NCP1034。線性穩壓電源可以采用EXAR的通用LDO SPX1117。

　　通訊部分

　　通訊基本上是短距離通訊，與外設通訊多采用RS232接口，也會預留RS485接口，以及與車在網絡聯網的CAN-Bus接口。在接口方面，EXAR具有多年市場成熟應用的RS232，RS485接口芯片，而CAN-Bus網絡接口芯片，NXP提供的 TJA1040，TJA1042，TJA1050，TJA1051都已經在市場上獲得了成熟應用，而現在新推出的TJA1057，更為客戶提供了更高性能、更低成本的解決方案。

　　存儲器

　　NorFlash作為終端存儲數據的主要位置，用于存取不少于2個小時軌跡數據、聲音、圖片、字庫等；另外在某些產品則對于異常斷電也要求保存斷電前2秒的軌跡數據，所以會使用到掉電非易失的RAM。在這兩方面，我司可以提供旺宏的串、并行Nor Flash，以及Everspin的磁電存儲器MRAM。。

　　其他器件

　　對于車載設備，工作環境相對還是比較惡劣的，所以在一些通信接口方面，會不但收到一些外部干擾而導致的靜電、脈沖沖擊，從而導致產品損壞，影響產品的使用。所以在以常用的USB、RS485，CAN等方面，都建議使用一些ESD保護器件，對于一些輸入輸出的開關量，也做一些保護。

　　在“兩客一?！避?chē)輛上，都要對司機管理，需要驗證司機的駕駛資格，這一方面用到的RF讀卡設備，我司可以提供上海復旦微電子的相關產品，例如FM1702，以及與NXP兼容的FM175xx系列產品等。

　　總結

　　在機動車日益增多的今天，汽車駕駛安全被日益關注。酒駕、醉駕、疲勞駕駛等危險駕駛屢禁不止。如何才能更好的監管和杜絕危險駕駛，一直是相關部門尋求解決的難題。車載監控系統的建立和完善，將有望起到更大的作用。也許在不久的將來，駕駛員一旦飲酒，就將被車輛“拒絕駕駛”；駕駛員持續駕駛時間超過規定，就會收到來自車輛的“警告”，對于不聽勸告的駕駛員，還會收到來自相關部門的實時警告，并可能被車輛拒絕駕駛。車載監控系統，一切為了降低安全事故的風險。
