2）架起原理圖和PCB之間的橋梁

　　如何將原理圖和PCB對應起來，由于細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：

　　例如在原理圖上有如下的電路：

　　隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線（Trace，蹤跡/軌跡）。

　　在設計階段A-》B-》C是都會關注。

　　如果EMC出現問題，除了要在原理圖上查找電路參數的問題

　　還需要特別關注C-》D，即回流路徑

　　回流路徑不順暢，會造成信號的畸變。

　　在EMC試驗時，MCU的ADC采集到的信號被干擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，

　　耐心尋找該信號的回流路徑是否有不順暢的地方

　　對著信號線頭腦中想象回流路徑，借助工具來具象化

　　如果一不小心到了整改階段，按照老周的辦法來，他是專業的

　　1）電容濾波

　　Z=1/2πfC，即頻率f越大，電容的阻抗Z越小。

　　當?shù)皖l時，電容C由于阻抗Z比較大，有用信號可以順利通過；

　　當高頻時，電容C由于阻抗Z已經很小了，相當于把高頻噪聲短路到GND 上去。

　　電容濾波在何時會失效

　　整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。

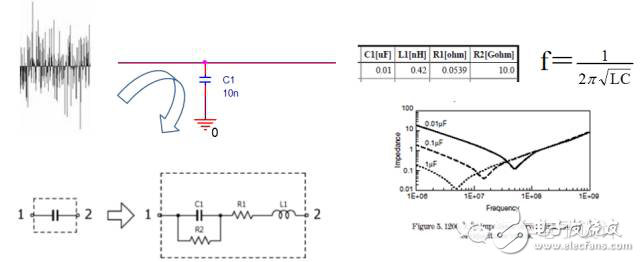

　　以常見的表貼式MLCC陶瓷電容為例，進行等效模型如圖所示。容值10nF，封裝0603的X7R陶瓷的模型參數如上圖，由于等效模型中既有電容C，也有電感L，組成了二階系統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處。即常說的在諧振點前是電容，諧振點之后就不再是電容了。

　　2）LC濾波何時使用

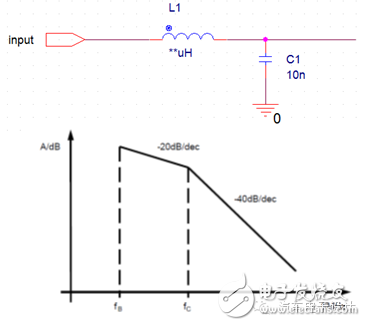

　　如果串聯電感L，再并聯組成C，就形成了LC濾波：

　　單獨一個電容C是一階系統，單獨一個電感L也是一階系統，在幅值衰減斜率是-20dB。但LC組成的二階系統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。

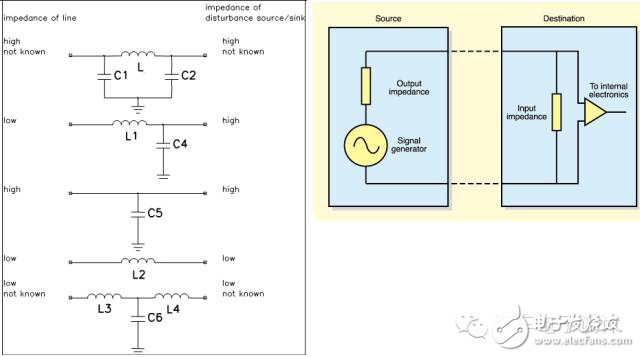

　　按照我們之前的一貫做法，其實預先埋一些手段，后面去調試比較合適。在頻域考慮問題，需要把整個阻抗考慮問題來選取辦法。

　　小結：

　　1）有時候我是信這些守則的，把每個部分的方法分散在設計的各個階段，來控制整個開發的質量，但是這樣的手段給人當作書生之見也是必然的?？空牡纳駚碇P就能行，我不這么認為

　　2）既然當下沒辦法，那我們從現有的設計出發，找到一些手段去亡羊補牢也可以啦，但這種敏捷開發，需要有大前提和架構來支撐的，書生之見，大家聽聽，有問題找周巖問
