TLE9266QX是一款單片式集成電路，采用裸焊盤VQFN-48（7mm×7mm）電源封裝。該器件面向各種CAN-LIN車身應用，可以充當微控制器的電源和CAN與LIN總線網絡的接口。為了支持這些應用，系統基礎芯片（SBC）提供了很多主要功能，例如用于微控制器電源的5V低壓差穩壓器（LDO），用于傳感器電源、具有短路保護功能的5V低壓差穩壓器，用于數據傳輸?shù)腍S-CAN收發器與LIN收發器，提供保護功能的低/高邊開關和16位串行外設接口（SPI），可以控制和監測器件。還實現了具有復位特性、故障輸出和欠壓復位特性的窗口看門狗電路。

　　該器件提供低功耗模式，以便支持長期與電池相連的應用?？梢酝ㄟ^(guò)總線上的消息、雙級敏感監控/喚醒輸入以及循環喚醒從低功耗模式喚醒。該器件設計用于承受汽車應用的惡劣條件。

　　TLE9266QX的主要特性

　　停止和睡眠模式下的靜態電流消耗超低

　　正常、停止和睡眠模式下的周期循環感應

　　正常和停止模式下的周期循環喚醒

　　5V、250mA低壓差穩壓器

　　具有穩定的短路保護功能的5V、100mA低壓差穩壓器

　　高速CAN收發器ISO11898-2/5

　　LIN收發器LIN2.2、J2602-2

　　2個具有有源齊納箝位功能、面向繼電器驅動的低邊輸出

　　2個2Ω（典型值）高邊輸出、4個7Ω（典型值）高邊輸出，面向LED照明、循環感應等

　　4個獨立PWM發生器和2個開/關定時器

　　3個通用高壓喚醒輸入，用于實現電壓電平監控，具有循環感應功能

　　用于實現電池電壓感測的交替高壓測量功能

　　1個通用低壓?jiǎn)拘演斎?，用于?shí)現電壓電平監控，具有循環感應功能

　　用于通過微控制器實現外部循環感應控制的SYNC輸入

　　復位輸出和故障輸出

　　過溫和短路保護特性

　　寬輸入電壓和溫度范圍

　　綠色產品（符合RoHS指令），通過了AEC認證

　　TLE9266QX的優勢

　　停止和睡眠模式下的靜態電流超低

　　寬電源輸入電壓和溫度范圍

　　通過16位SPI接口提供靈活的配置可能性和大量診斷功能

　　集成式故障安全和監視功能

　　所有成員之間均引腳兼容

　　面向新一代SBC系列的所有成員之間均軟件兼容

　　簡化了ECU硬件和軟件開發

　　通過低元件數量和更小的PCB空間削減了系統成本

　　高引腳數PG-VQFN-48封裝，節約了板空間，優化了熱性能

　　出色的EMC和ESD性能，符合主要汽車OEM要求

　　綠色產品（符合RoHS指令），通過了AEC認證

　　TLE9266QX的目標應用

　　車門控制單元

　　中央車體計算機

　　低成本車身控制

　　HVAC控制模塊

　　行李箱控制模塊

　　座椅控制

　　車頂模塊

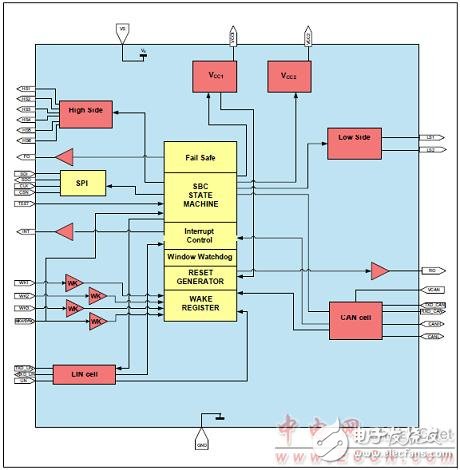

圖1? TLE9266QX框圖

表1? 應用框圖材料清單

?

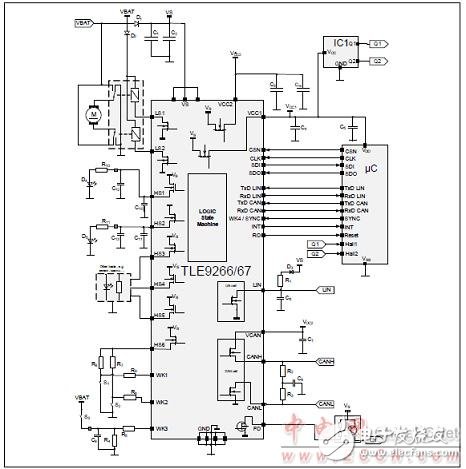

　　圖2 TLE9266QX簡化應用框圖：通過WK1和WK2交替測量功能

　　SBC驅動器評估板

　　SBC驅動器系列專門設計用于汽車應用，例如車門、座椅控制、HVAC和車身控制器。這些器件包含1個LIN和/或CAN物理接口。

　　SBC驅動器評估板旨在提供簡單易用的工具，以便熟悉該器件和進行應用測試。該評估板包含1個SBC驅動器應用板，其配有96引腳連接器，用于連接Power Easy套件（微控制器板）。

　　Power Easy套件是一個與Infineon器件一起使用的測試與開發平臺。該套件采用基于高性能C166S V2內核的XC2000處理器系列的16位微控制器。Power Easy套件板設計有1個專門的96引腳連接器，實現了板擴展測試功能，即連接應用板，例如SBC驅動器。

　　SBC驅動器評估板的主要特性

　　停止和睡眠模式下的靜態電流消耗超低

　　正常、停止和睡眠模式下的周期循環感應

　　正常和停止模式下的周期循環喚醒

　　5V、250mA低壓差穩壓器

　　具有穩定的短路保護功能的5V、100mA低壓差穩壓器

　　具有局部網絡功能的高速CAN收發器ISO11898-2/5

　　LIN收發器LIN2.1、J2602

　　2個具有有源齊納箝位功能、面向繼電器驅動的低邊輸出

　　2個2Ω（典型值）高邊輸出、4個7Ω（典型值）高邊輸出，面向LED照明、循環感應等

　　4個獨立PWM發生器和2個開/關定時器

　　3個通用高壓?jiǎn)拘演斎?，用于?shí)現電壓電平監控，具有循環感應功能

　　用于實現電池電壓感測的交替高壓測量功能

　　1個通用低壓?jiǎn)拘演斎?，用于?shí)現電壓電平監控，具有循環感應功能

　　用于通過微控制器實現外部循環感應控制的SYNC輸入

　　復位輸出和故障輸出

　　過溫和短路保護特性

　　寬輸入電壓和溫度范圍

　　綠色產品（符合RoHS指令），通過了AEC認證

圖3? 電源板(左)和SBC驅動器評估板(右)的連接圖
