高頻的結課設計

一、設計任務與要求

設計一個混頻器

輸入信號頻率范圍：535~1605kHz，輸出頻率465kHz

二、總體方案

混頻電路是一種頻率變換電路，是時變參量線性電路的一種典型應用。如一個振幅較大的振蕩電壓（使器件跨導隨此頻率的電壓作周期變化）與幅度較小的外來信號同時加到作為時變參量線性電路的器件上，則輸出端可取得此二性號的差頻或和頻，完成變頻作用。他的功能是將已調波好的載波頻率變換成固定的中頻載頻率。而保持其調制規律不變，也就是說它是一個線性頻率譜搬電路，對于調幅波、調頻波或調相波通過變頻電路后仍然是調幅波，調頻波或調相波。只是其載波頻率變化了，其調制規律是不變的。常用的有模擬相乘混頻器、二極管平衡混頻器、環型混頻器、三極管混頻器等。

混頻器是超外差接收機中的關鍵部件。直放式接收機是高頻小信號檢波，工作頻率變化范圍大時，工作頻率對高頻通道的影響比較大（頻率越高，放大量越低，反之頻率低，增益高），而且對檢波性能的影響也較大，靈敏度較低。采用超外差技術后，將接收信號混頻到一固定中頻，放大量基本不受接收頻率的影響，這樣，頻段內信號的放大一致性好，靈敏度可以做得很高，選擇性也較好。因為放大功能主要放在中放，因此可以用良好的濾波電路。采用超外差接收后，調整方便，放大量﹑選擇性主要由中頻部分決定，且中頻較高頻信號低，性能指標容易得到滿足。混頻器在一些發射設備中也是必不可少的。在頻分多地址信號的合成、微波接力通信、衛星通信等系統中也有其重要地位。此外，混頻器也是許多電子設備、測量儀器（如頻率合成器、 頻譜分析儀等）的重要組成部分。

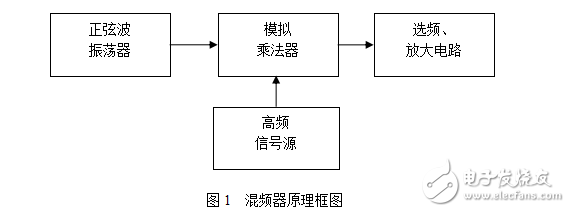

混頻器是頻譜線性搬移電路，能夠?qū)⑤斎氲膬陕沸盘栠M(jìn)行混頻。具體原理框圖如圖1所示。

振蕩器輸出一頻率為=10MHz、幅值0.2V＜＜1V的正弦波信號，此信號作為混頻器的第一路輸入信號；高頻信號源輸出一正弦波信號，=10MHz、幅值=200mV，此信號作為混頻器的第二路信號，將這兩路信號作為模擬乘法器的輸入進行混頻。選頻放大電路則對混頻后的信號進行選頻、放大，最終輸出2MHz的正弦波信號。

本文通過MC1496構成的混頻器來對接收信號進行頻率的轉換，變成需要的中頻信號.
