特性：

　　? 三個半橋驅動器，配置為驅動外部上橋臂NMOS和

　　下橋臂NMOS MOSFET：

　　- 上橋臂NMOS和下橋臂NMOS MOSFET采用

　　獨立輸入控制

　　- 峰值輸出電流：12V時為0.5A

　　- 直通保護

　　- 過流和短路保護

　　? 輸出可調的降壓穩壓器（750 mW）

　　? 輸出固定的線性穩壓器：

　　- 20 mA時為5V

　　- 20 mA時為12V

　　? 內部帶隙參考

　　? 三個運算放大器，用于電機相電流監視和位置檢測

　　? 過流比較器

　　? 兩個電平轉換器

　　? 工作電壓范圍：6 - 40V

　　? 欠壓鎖定（Undervoltage Lockout，UVLO）：6V

　　? 過壓鎖定（Overvoltage Lockout，OVLO）：28V

　　? 瞬態（100 ms）電壓容差：48V

　　? 擴展級溫度范圍：TA-40至+150°C

　　? 熱關斷

　　應用：

　　? 汽車燃料發動機、水力發動機和通風電機

　　? 家用電器

　　? 永磁同步電機（Permanent Magnet Synchronous

　　Motor，PMSM）控制

　　? 業余愛好者的飛機、船和汽車

　　相關文獻：

　　? AN885，《無刷直流（BLDC）電機基礎》，

　　DS00885A_CN，Microchip Technology Inc.，2003

　　? AN1160，《用擇多函數實現反電動勢濾波的無傳

　　感器BLDC控制》，DS01160B_CN，Microchip

　　Technology Inc.，2008

　　? AN1078，《PMSM電機的無傳感器磁場定向控制》，

　　DS01078B_CN，Microchip Technology Inc.，2010

　　說明：

　　MCP8024 是三相無刷直流（Brushless DC，BLDC）

　　功率模塊。MCP8024 器件集成三個用于驅動外部

　　NMOS/NMOS 晶體管對（晶體管對配置為驅動三相

　　BLDC 電機）的半橋驅動器、一個比較器、一個用于為

　　配套單片機提供偏置的穩壓器、功率監視比較器、一個

　　過溫傳感器、兩個電平轉換器和三個用于監視電機電流

　　的運算放大器。

　　MCP8024 具有三個半橋驅動器，可在 12V 時提供 0.5A

　　的峰值輸出電流來驅動上橋臂和下橋臂NMOS MOSFET

　　晶體管。驅動器具有直通、過流和短路保護。

　　MCP8024 降壓轉換器可提供 750 mW 的功率為配套單

　　片機供電。如果不使用降壓穩壓器，可禁止它。板上

　　5V和12V低壓差穩壓器可提供20 mA的電流。

　　MCP8024的工作溫度范圍為-40°C至+150°C。

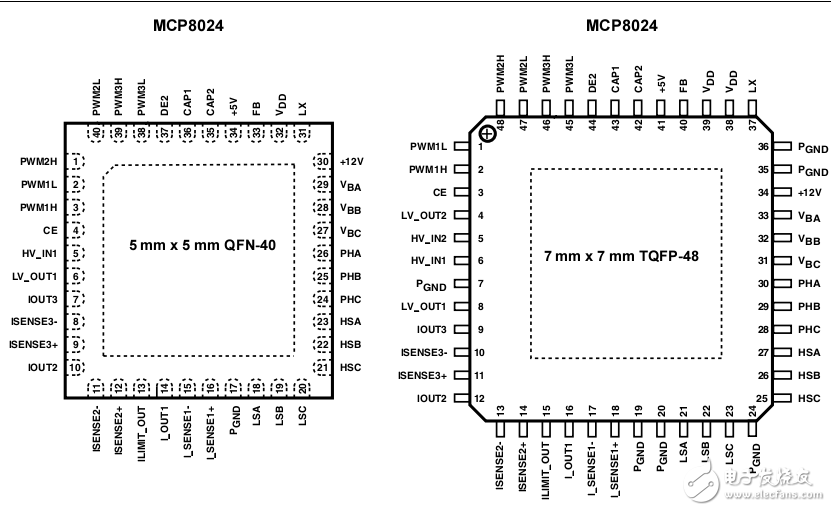

　　封裝選項包括40引腳5x5 QFN和48引腳7x7 TQFP。
