發視頻資料介紹
提出了一種集相關法距離測量和可視化故障查找于一體的光纖故障定位方法。利用外光反饋紅光半導體激光器產生的寬帶紅光混沌作為探測信號，通過對故障點反射的回波信號與參考信號進行互相關處理實現光纖故障的距離測量；結合故障位置因探測紅光泄漏而具有的可視性，實現了單、多故障點的可測可視化定位。結果表明，該方法可初步實現分辨率為３．９ｃｍ、與動態范圍無關、測量范圍約為５００ｍ 的故障事件可測可視化定位。

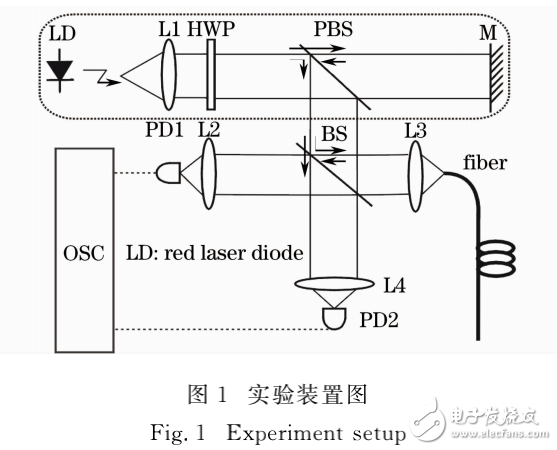

紅光半導體激光器與其他半導體激光器類似，在外光反饋下其輸出經過周期分叉進入混沌狀態，不同反饋強度和不同腔長時光反饋紅光半導體激光器的輸出動態特性已經得到了研究［２５］。基于文獻［２５］的研究，本文提出利用紅光混沌同時實現光纖故障距離測量和可視化查找的定位方法，利用紅光半導體激光器外光反饋產生的紅光混沌作為探測光，通過互相關運算實現光纖故障距離測量，結合故障點因紅光混沌泄漏而發出的人眼可見亮光，實現光纖故障的可測可視化定位。
