      L波段EDFA增益的溫度特性的實驗研究

      2017-11-08 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　實用的 Ｌ波段 ＥＤＦＡ（摻鉺光纖放大器）常采用多段鉺纖和多泵浦的復雜結構。對一種復雜結 構 的 Ｌ波 段 ＥＤＦＡ 的溫度特性進行了實驗研究，發現在不同的輸入光功率下，Ｌ波段短波側（約１５７０～１５８２ｎｍ）的增益譜可按相反的方式隨溫度而變化，并從理論上解釋了此現象。實驗結果表明，鉺纖的溫度和增益斜率之間仍然存在很好的線性關系?？刂沏s纖溫度就可以調整 Ｌ波段 ＥＤＦＡ 的增益斜率，獲得平坦的增益。

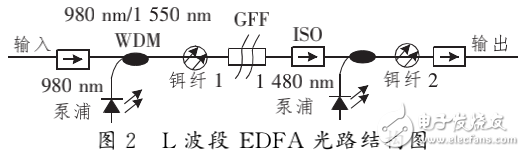

      　　圖２所示為實驗所使用的 ＥＤＦＡ 結 構。采 用９８０和１４８０ｎｍ 兩級泵浦，所用鉺纖為 ＯＦＳ公司的ＬＲＬ型鉺纖，兩段鉺纖的長度分別為１３ｍ（鉺纖１）和１５ｍ（鉺纖２），兩段鉺纖均盤繞在一個恒溫盒中，該恒溫盒可將鉺纖溫度控制在室溫至 ８０ ℃之 間。為使 Ｌ波段的增益平坦，并抑制第１段鉺纖產生的Ｃ波段 ＡＳＥ（自 發 放 大 輻 射），兩段鉺纖中加入了ＧＦＦ。兩端鉺 纖 間 的ＩＳＯ （隔 離 器）用 于 消 除 第 ２段鉺纖產生的反向 ＡＳＥ。
