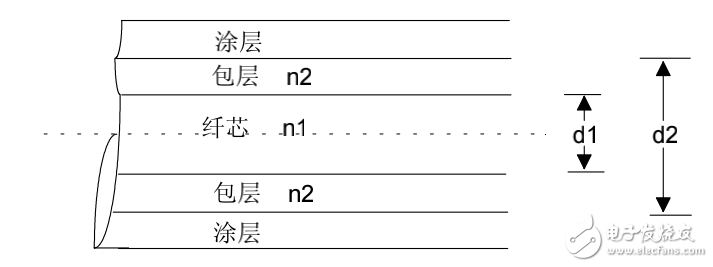

光纖呈圓柱形，由纖芯、包層與涂層三大部分組成，如下圖
纖芯主要采用高純度的Si02_氧化硅，并摻有少量的摻雜劑，提高纖芯的光折射率nl;包層也是高純度的二氧化硅，也摻雜一些摻雜劑，主要是降低包層的光折射率n2;涂層采用丙烯酸酯、硅橡膠、尼龍，增加機械強度和可彎曲性。
光纜是多根光纖放在放在一個松套管內，內沖石油膏和鋼絲形成的。海底光纜內還有電源線，主要為中繼站的放大器等提供電源。
二、光信號在光纖內的傳輸原理
為了保證光信號在光纖中能進行遠距離傳輸，一定要使光信號在光纖中反復進行全反射，才能保證衰減最小，色散最小，到達遠端。實現全反射的兩個條件為：
1、一定要使光纖纖芯的折射率nl大于光纖包層的折射率N2;

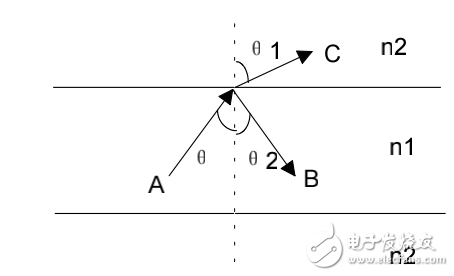

2、光入光纖的光線向纖芯…包層界面入射時，入射角o應大于臨界角Oc，如下圖：
