發視頻資料介紹

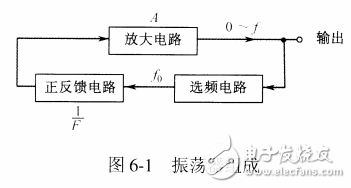

振蕩器是一種用來產生交流信號的電路。振蕩器由放大電路、選頻電路和正反饋電路三部分組成。振蕩器組成如罔 6-1所示。
振蕩器工作原理說明如下：
接通電源后，而（大電路獲得供電開始導通，導通時電流有一個從無到有的變化過秤，該變化的電流中包含有微弱的。~∞Hz 各種頻率信號，這些信號輸出并送到選頻電路主頻電路從中選出頻率為 fo 的信號，正）信號經正反饋電路反饋到放大電路的輸入端，放大后輸出幅度較大的元信號， 10 信號又經選頻電路邊出，再通過 if 反饋電路反饋到放大電路輸入端進行放大，然后輸出幅度更大的fo 信號，接著義邊頻、反饋和放人，如此反復，放大電路輸出的 10 信號越來越大，隨著元信號不斷增大，由于三極管非線性原因（ ~iJ三極管輸入信號達到→定幅度時，放大能力會 降，幅度越大，放大能力 降越多） ，放大電路的放大倍數 自動不斷減小。
因為放大電路輸出的fo 信號不會全部都反饋到放大電路的輸入喘，而是經反饋電路衰減了再送到放大電路輸入端，設反饋電路反饋衰減倍數為 1/ 。在振蕩器工作后，放大電路的放大倍數 不斷減小，當放大電路的放大倍數 與反饋電路的衰減倍數 I/F 相等時，輸出的 fo號幅度不會再增大。例如元信號被反饋電路衰減了 10 倍，再反饋到放大電路放大 10 倍，輸出fo 信號不會變化，電路輸出穩定的元信號。
