測繪就是對現有的機器或部件進行實物測量，繪出全部非標準零件的草圖，再根據這些草圖繪制出裝配圖和零件圖的過程。 它在對現有設備的改造、維修、仿制和先進技術的引進等方面有著重要的意義。因此，測繪是工程技術人員應該具備的基本技能。

　　測繪的基本過程：了解機器的工作原理，熟悉拆裝順序，繪制裝配示意圖、零件草圖、裝配圖及零件圖。

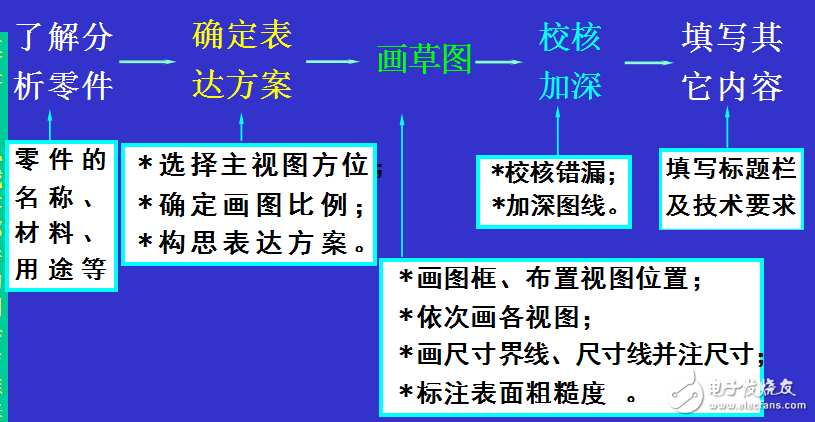

　　零件測繪的步驟

　　1）分析零件

　　為了把被測零件準確完整地表達出來，應先對被測零件進行認真地分析，了解零件的類型，在機器中的作用，所使用的材料及大致的加工方法。

　　2）確定零件的視圖表達方案

　　關于零件的表達方案，前面已經討論過。需要重申的是，一個零件，其表達方案并非是唯一的，可多考慮幾種方案，選擇最佳方案。

　　3）目測徒手畫零件草圖

　　A.確定繪圖比例并定位布局：根據零件大小、視圖數量、現有圖紙大小，確定適當?shù)谋壤４致源_定各視圖應占的圖紙面積，在圖紙上作出主要視圖的作圖基準線，中心線。注意留出標注尺寸和畫其它補充視圖的地方。

　　B.詳細畫出零件內外結構和形狀，檢查、加深有關圖線。注意各部分結構之間的比例應協調。

　　C.將應該標注的尺寸的尺寸界線、尺寸線全部畫出，然后集中測量、注寫各個尺寸。注意遺漏、重復或注錯尺寸。

　　D.注寫技術要求：確定表面粗糙度，確定零件的材料、尺寸公差、形位公差及熱處理等要求。

　　E.最后檢查、修改全圖并填寫標題欄，完成草圖。
