      JJG7370 Hz~ 30 MHz可變衰減器

      2017-10-16 | pdf | 199KB | 次下載 | 1積分

      資料介紹

      JJG7370 Hz~ 30 MHz可變衰減器

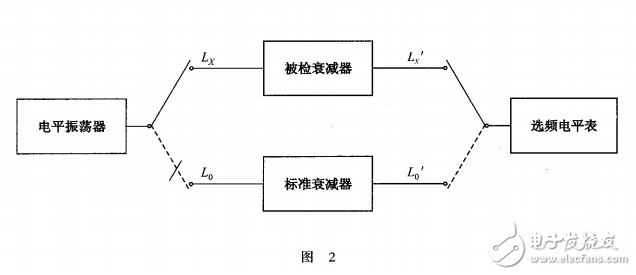

      　　一 概 述 0Hz-30 MHz可變衰減器，可供通信設備測試用 ，并適用于科研單位、學校試驗室、生產車間等，用來測定各種網絡的電平衰減及增益，或作其他測量。 按電路分成平衡與同軸式，有多種阻抗，由多節電阻衰減網絡組成，通過波段開關轉換衰減網絡，使衰減量可變。二 主 要 技 術 要 求頻段 ：0 Hz一30 MHz. 量程：0一80 dB. 準確度 ：士（0.5%A+0.02 dB）（式中 A為衰減量）。阻抗 ：平衡或同軸的多種阻抗。三 檢 定 條 件 （一）環境條件 5 環境溫度：10一35℃。 6 相對濕度：《80%. 7 交流供電電壓：220 （1士10%） V. 8 周圍環境無影響正常檢定工作的強電磁干擾及機械振動。 （二）檢定用設備 9 相應頻段的標準衰減器，與被檢衰減器的誤差應滿足 1:3的關系。采用串聯高頻替代法時，其反射系數應鎮0.005. 10 相應頻段電平穩定度優于 0.002 dB/min的電平振蕩器。采用串聯高頻替代法時，其反射系數應-《0.05. 11 相應頻段電平穩定度優于0.002 dB/min，電平分辨力達0.01 dB的選頻電平表，或用4告位的數字電壓表提高電平分辨力。采用串聯高頻替代法，其反射系數應
