      節能燈原理及維修(含最新圖紙)

      2014-08-09 | doc | 77KB | 次下載 | 免費

      資料介紹

      節能燈原理及維修(含最新圖紙)

      燈日漸普及，由于電子鎮流器減少鐵耗，節省能源，是燈光源發展的方向。節能燈的故障大部分出在電子鎮流器。現介紹常見故障的修理方法。

      由于線路直接與市電相通，有觸電的危險，修理節能時最好準備一只隔離變壓器，既安全又便于通電檢查。

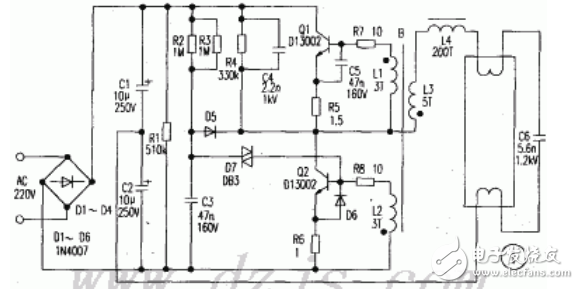

      首先應進行外觀檢查，然后可通電檢測。加電之前用萬用表測A、B兩點應有幾十千歐的阻值；加電后A、B點應有300V直流電壓，燈管應能起輝；若不亮應弄清故障點在觸發電路或串諧起輝電路。用交流500V擋監測燈管兩端有無交流電壓，若有交流電壓說明電路已起振，故障點在串諧起輝電路，可能是起輝電路漏電；若無交流電壓，可能為起輝電容擊穿短路或沒有起振，應重點檢查觸發電路。圖2中的C2、R1、D；圖1中的R2、R3阻值增大或V2性能變差，提供的偏流不足不能使V2進入自激狀態，只要適當調整阻值就會起振。C2漏電使雙向二極管達不到轉折電壓，V2也不能進入振蕩狀態，可換一只雙向二極管一試。觸發管至b極串接的電阻增大，加上管子的β值偏低時就很難起振。
