Wakeup Time as a Low-Power Specification

　　當MCU功耗開始成為當務之急，設計者可以只看數據表比較活躍的力量，希望在相同的頻率，并據此做出判斷的電話。比較睡眠模式的功耗并不是那么困難，盡管你必須確保它們都是指定RTC，其他時鐘停止，數據保持，其他外設三開或關閉，等等。即便如此，由于MCU供應商遵循穆爾定律的幾何曲線，有功功率的節省被增加的漏量所抵消，使得睡眠模式變得比切斷芯片部分的吸引力越來越少。

　　今天，對比MCUs功率規格已經得到了很多更復雜的廠商已經實現了多種低功耗模式，可能沒有直接的可比性。由于在大多數應用MCU通常花費他們的大部分時間在一個或更多的這些睡眠模式的時候，問題就變成了MCU可以返回從這些模式來完成手頭的任務足夠快的運行模式。本文將探討喚醒時間作為評估給定的下行模式是否適合給定應用程序的一個重要變量。喚醒時間因此成為一個重要的低功耗規范。

　　Wake up！

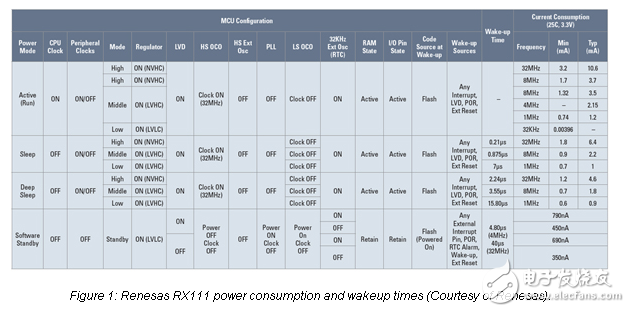

　　The latest generation of MCUs has multiple sleep modes， each of which involves powering down an increasing number of functions. TheRenesas RX111 has three power-down modes： Sleep， Deep Sleep， and Software Standby as shown in Figure 1.
