圖形庫支持復雜的圖形用戶界面上集成了LCD控制器MCU

　　More and more microcontrollers （MCUs）， in both the 16- and 32-bit space， offer integrated graphics controllers that can drive relatively-high-resolution LCDs. Moreover， many 32-bit MCUs have the bandwidth to handle graphics in the CPU. Indeed MCU-based designs can readily support VGA-level graphics or beyond. Taking advantage of graphics capabilities， however， can be extremely time consuming in the development cycle.

　　甚至嵌入式應用在工業和其他領域遠離客廳可以受益于圖形用戶界面。但許多電子工程師沒有經驗開發圖形用戶界面。幸運的是，MCU供應商提供了內部開發的第三方工具和庫，簡化了流程。讓我們看看一些主流單片機和圖形處理能力的工具，你可以利用快速開發一個易于使用的和引人注目的用戶界面。

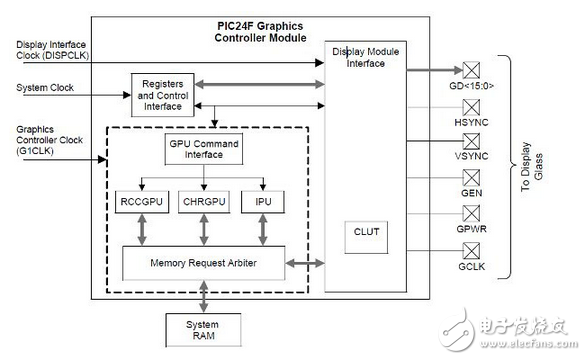

　　讓我們從一個16位MCU開始，它包括一個圖形控制器，用于加速典型2D對象的繪制。芯片集成在16位單片機pic24fj256da210圖1框圖描述的控制器?？刂破饕蕾囉谌齻€(gè)圖形處理單元（GPU）把像素處理任務從CPU。字符圖形處理單元主要作用是呈現文本和其他字符。矩形復制圖形處理單元上運行的形狀。充氣處理單元（IPU）處理的數據用于在壓縮格式表示對象減壓。
