      霍爾電流傳感器的原理和基本要求及其在光伏逆變器中的應用

      2017-09-27 | rar | 0.31 MB | 次下載 | 免費

      資料介紹

      　　光伏逆變器作為其中一個重要設備，作用也是至關重要的，市場競爭激烈，以及歐洲雙反對于國內光伏逆變器的沖擊比較大，國內眾多光伏逆變器廠家均示要通過元器件國產化來降低生產成本，搶占市場占有率。目前國內的打功率光伏逆變器包含 100KW、250KW、500KW、630KW、750KW 和 1MW 這幾種，一般大于 500KW 的基本上都采用并機的方式來進行是使用的?；魻?a href='http://www.makelele.cn/tags/電流/' target='_blank' class='arckwlink_none'>電流傳感器做光伏逆變器中的核心檢測元器件，起到至關重要的作用。到底如何選擇一款性價比高的傳感器呢，首先我們需要對霍爾電流傳感器有個簡單的了解。

      　　

      　　一、霍爾電流傳感器的原理

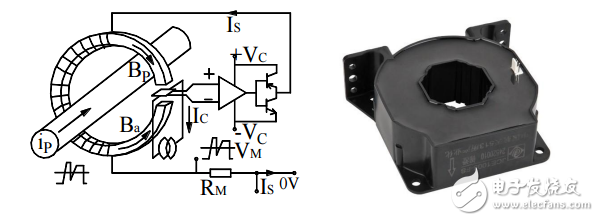

      　　霍爾電流傳感器的原理霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流 IP 產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊 IP 產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

      　　霍爾電流傳感器的原理和基本要求及其在光伏逆變器中的應用

      光伏逆變器 霍爾電流傳感器
