隨著人們生活水平的不斷提高，家庭防盜這一問題也變得尤為突出。傳統的機械鎖因其結構簡單、安全性差等缺陷，已經逐漸被淘汰，電磁鎖由于其保密性高、使用靈話、安全系數高，逐漸進入千家萬戶。如果在一個家居系統中有多個門，就需要一套綜合的門控系統，這樣就可以監控所有樓門的開關。

　　參考文獻設計的門控系統是以AT89S51單片機為控制核心，系統功耗較大，使用成本較高，所以其應用具有一定的局限性。參考文獻設計的門控系統利用局域網進行組網控制，所以制作成本較高，而且應用范圍有限。針對以上缺點，本系統采用MSP430系列單片機CCA30F5135芯片為控制核心，其不但具有 MSP430系列單片機的低功耗性能，而且具有RF無線收發器的功能，RF無線功能可以實現對門進行無線控制，方便用戶使用，而且低功耗特性使得使用成本較低，達到了目前應用的要求。

　　門控系統運行原理

　　本系統主要由兩部分組成：一部分是中央控制中心，其主要作為管理中心，用戶可以監控所有樓門的開關狀態;另一部分是門控模塊，其作用主要是控制門的開關，并且將門的開關信息傳送給中央控制中心，包括鍵盤電路、顯示電路、報警電路和開鎖控制電路等。系統整體框圖如圖1所示。

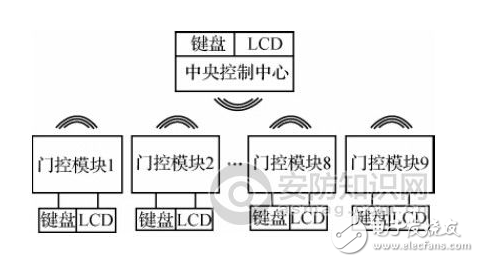

　　圖1 系統整體框圖

　　本系統采用電子密碼鎖控制開關門，電子密碼鎖相對于射頻卡成本較低，而且可以隨時更改密碼，安全性較高。當需要開門時，首先從矩陣鍵盤輸入6位數密碼，其初始密碼由程序設定，輸入完密碼后按開門鍵開鎖，如果想清除輸入可以按取消鍵，按鍵時均會有“短滴”聲提示。若輸入的密碼正確，密碼輸入正確指示燈亮，LCD顯示“密碼正確”，并且輸出一個打開電磁鎖的信號;若密碼輸入錯誤，則密碼輸入錯誤指示燈亮，LCD顯示“密碼錯誤”。如果在6 s內無任何操作，則清除所有輸入內容。如果某個門控模塊有密碼輸入情況，門控模塊內部的CC430F5135單片機會通過內部集成的RF無線收發器，將有人輸入密碼開門的信
