1、系統概述

　　智能變電站輔助系統綜合監控平臺以“智能感知和智能控制”為核心，通過各種物聯網技術的集成應用，實現全站主要電氣設備、關鍵設備安裝地點以及周圍環境的全天候狀態監視和智能控制，以滿足電力系統安全生產的要求，同時，本系統可滿足變電站安全警衛的要求。

　　智能變電站輔助系統綜合監控平臺以網絡通信（IEC61850協議）為核心，完成站端音視頻、環境數據、火災報警信息、SF6、門禁控制以及安全防范等數據的采集和監控，并將以上信息遠傳到監控中心或調度中心。

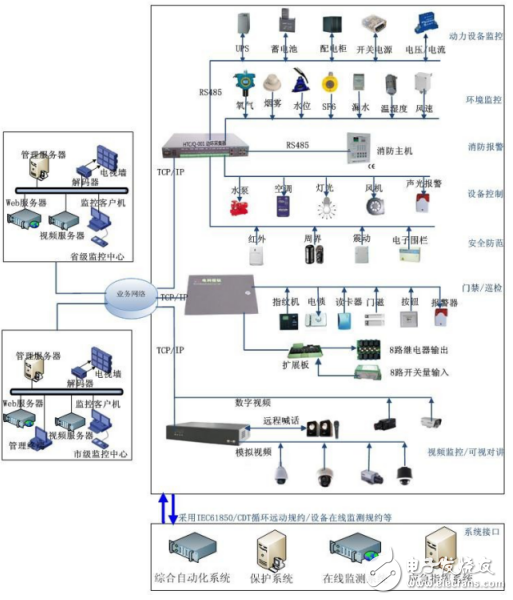

　　智能變電站輔助系統綜合監控平臺采用分層、分區的分布式結構，按智能變電站物聯網輔助監控系統省級主站系統、智能變電站物聯網輔助監控系統地區級主站系統和智能變電站物聯網輔助監控系統站端系統三級構建。每級系統包含管理服務器、認證管理服務器、流媒體服務器、錄像服務器、通信服務器、客戶端以及接口系統等。

　　系統把環境、視頻、火災消防、采暖通風、照明、SF6、安全防范、門禁等所有監控量在監控系統主界面上進行一體化顯示和控制，不得分系統孤立顯示和控制。系統監控應提供電子視頻監控、地圖監控和圖表監控三種監控模式，電子地圖可以實現省、市以及變電站的分級分層顯示。

　　站端設備能夠脫機運行，在網絡斷線、服務器故障等情況下站端設備依然能夠實現正常運行、聯動報警、設備控制以及記錄存儲等。

　　站端設備采用嵌入式設備作為主機，最大程度的避免了采用工控機及服務器等作為主機，因計算機病毒及黑客帶來的損失。站端可放置電腦作為客戶端，但客戶端電腦關閉時不得對系統運行產生任何影響。

　　系統可以設置系統內的環境監測子系統、視頻監控子系統、門禁控制子系統、空調及設備控制子系統、安全防范子系統、消防報警子系統、SF6監測報警子系統等各子系統之間進行聯動；還可以通過硬件和軟件的方式和站內自動化系統進行聯動，應能實現用戶自定義的設備聯動，包括現場設備操作聯動視頻、綜合自動化系統告警聯動門禁視頻等。并可以根據變電站現場需求，完成自動的閉環控制和告警，如自動啟動/關閉空調、自動啟動/關閉風機、自動啟動/關閉排水系統等。

　　系統所有操作以及報警確認，都保留詳細的日志并生成相應報表。

　　2、軟件架構

　　根據《智能變電站技術導則》（Q／GDW_383-2009）、《110kV～220kV智能變電站設計規范》（Q／GDW_393-2009）、《330kV～750kV智能變電站設計規范》（Q／GDW_394-2009）等文件精神，結合我公司實際應用案例，采用分布式和模塊化架構，把變電站智能輔助控制系統系統分為三級中心、六大功能模塊、八大業務子系統。

　　三級中心為省、市和集控站三級中心，或者市調、集控站和變電站三級中心，根據不同的實際情況進行配置和管理。
