本文設計了一種基于射頻識別技術（Radio Frequency IdentifICation，RFID）及傳感技術的冷鏈物流環境監測系統。本系統可實時監測物品在儲藏、運輸階段的環境參數，并通過監控中心判斷是否符合標準，以便及時調整，減少損失。

　　冷鏈物流中的溫度和時間是必須考慮的兩個風險因素，而又以溫度為重要，二者貫穿于儲藏和輸配送的整個過程中。如處理不當，就可能引起品質降低的累積性和不可逆性，直至影響到產品的安全性。本文采用RFID標簽取代傳統的環境監控方法，這種標簽內部裝有天線RFID芯片、溫度傳感器、濕度傳感器以及光線傳感器。標簽安放在合適的位置后，傳感器將實時采集所處環境的溫度、濕度、光照信息，并將信息寫入標簽的芯片內，按規定的時間間隔將信息傳輸?shù)介喿x器中。閱讀器通過有線/無線網絡上報到監控中心，由監控中心存儲并分析收到的數據，如有異常情況，則及時報警，采取措施。

? ? ? 1 環境監測系統設計方案

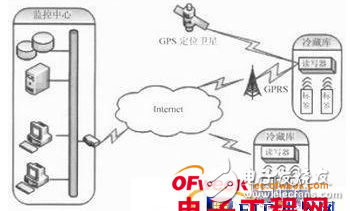

? ? ? ?本系統由監控中心、冷藏庫監測子系統和冷藏車監測子系統組成，各子系統通過網絡與監控中心連接。其系統總體組成框圖如圖1所示。

　　冷藏庫監測子系統由RFID傳感標簽與讀寫器組成。根據冷藏庫的大小，可以放置多個標簽，也可以在冷藏庫的大門處安放讀寫器。每個標簽與讀寫器都有唯一的編號，在使用前，由監控中心的發卡部門將冷藏庫的相關信息寫入標簽，并將讀寫器的編號與冷藏庫的編號相關聯。傳感標簽除了記錄溫濕度信息外，還會收集光線傳感器的變化情況，將這些信息通過讀寫器發送到監控中心，監控中心通過對記錄進行分析，可判斷冷藏庫中溫濕度是否滿足要求，并根據光線傳感器的數據計算出冷藏庫庫門的開啟時間點與持續時間，并判斷其是否屬于非法開啟。

　　冷藏車監測子系統由RFID傳感標簽與車載讀寫器組成。昕要運輸?shù)呢浳镞M行裝箱，并由監控中心的發卡部門將貨物信息寫入RFID標簽，然后將該標簽貼于貨物上，建立車載閱讀器與貨物信息以及駕駛員信息的對應關系。貨物在進入專用的冷藏車前，讀取標簽上的信息，記錄運輸初始的溫濕度信息。在運輸途中，傳感標簽實時記錄下環境信息，并將其傳給車載讀寫器，車載讀寫器具有GPS定位功能，該讀寫器將定位信息與標簽采集到的車廂內的環境信息一同通過GPRS網絡上報到監控中心。由監控中心對收到的數據進行存儲、分析，繪制出溫濕度的變化曲線，并記錄下車門的開啟情況。如果發現環境指標沒有達到貨物要求，則及時與駕駛員取得聯系，采取補救措施。
