為了能對 LED 路燈系統進行節能、智能控制方面的研究， 設計和實現了以 AT89S52 單片機為控制核心的 LED路燈模擬控制系統。系統以單片機為控制核心， 對由兩個 1 W LED 路燈構成的模擬路燈裝置實現多種路燈系統模式的控制。系統由液晶顯示屏 LCM 1602 顯示控制操作界面， 能自動實現故障檢測與報警， 通過按鍵進行路燈系統模式選擇、功率輸出調節等智能操作， 實現了對模擬 LED 路燈的智能檢測和控制。

　　LED 照明系統具有省電、輕巧、壽命長、高耐久性等特征， 近年來已經越來越多地應用于路燈照明系統中， 其趨勢是取代目前廣泛采用的高壓汞燈的路燈照明。

　　針對目前比較先進的 LED 路燈控制系統進行了模擬路燈控制系統設計， 實現了整條支路的 LED 路燈定時控制開關燈、自動開關燈、獨立控制開關燈及故障報警等多項功能 。對 1 W LED 路燈單元可調恒流驅動電源， 可以按照設定要求調節 LED 輸出功率大小， 實現調光功能。

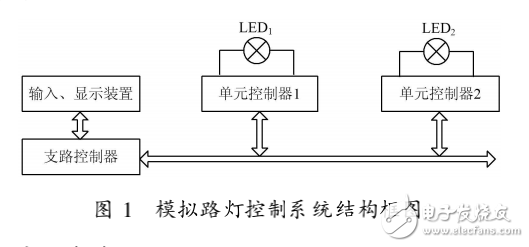

　　為了能夠真實地模擬實際 LED 路燈的控制， 設計了模擬路燈控制系統?？刂葡到y(tǒng)結構如圖 1 所示， 該系統主要由輸入顯示裝置、支路控制器和 2 個單元控制器模塊組成。支路控制器主要用來對整個模擬 LED路燈支路進行控制; 對于輸入顯示裝置， 當按鍵時輸入控制信息， LCD 顯示相關的控制信息; 2 個單元控制器受支路控制器控制 LED1 和 LED2 的電源供電和功率的輸出。
