溫度測量在現代電子設備中是極其普遍和重要的環節，PT100 以良好的線性和精度被工程師廣泛用于各種產品設計中。 針對PT100 在數字采集的應用，本文圍繞激勵、采集方式和軟件計算詳細描述了設計思路。

　　在現在電磁干擾大部分都很嚴重的條件下，電流激勵方式由于其很好的抗干擾性能而被普遍采用。 交流和直流激勵源都能很好的滿足激勵的要求，在滿足設計要求的前提下，加上數字濾波等技術處理，直流激勵完全能滿足大部分產品的技術要求。

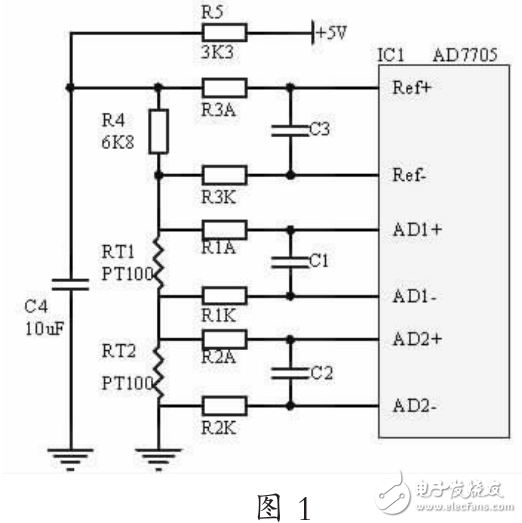

　　傳感器信號的采集是通過 ADC 來量化實現的，如果 ADC 的基準和激勵源共用同一個基準，轉換過程采用和基準無關的比率工作方式，將會大大提高轉換精度和準確度。 由于公用基準源，若傳感器測量的變量沒有改變，則 ADC 的數字輸出量就不受激勵源（基準源）的波動而變化，也沒有非比率工作方式的需要兩個高精度基準的定標問題。 比率工作方式允許利用系統的模擬電源進行調理和量化，可以獲得與電源穩定性無關的高精度測量，現在許多 SOC 芯片上 ADC 的并沒有單獨的基準，比率工作方式就能讓這類芯片同樣獲得較高的測量精度。 因此，工程師在設計高精度、高分辨率的數據采集系統時，要牢記在有條件的場合下優先采用比率工作方式。

　　熱電偶的布線方式有 2-3-4 線三種方式供選擇使用，，在合理選擇性價比的情況下，減小回路分布電阻對結果測量誤差是布線方式基本的選擇依據。 其中四線方式主要是依靠差分放大器的高阻抗輸入來實現高精度測量的目的，導線和芯片已經不是決定傳感器價格主要因素，因此如果利用有高阻輸入的差分的放大器或 AD 轉換芯片，4 線是值得推薦的方式。
