      電子發燒友網>電子資料下載>傳感與控制>微波傳感器的組成與應用的介紹

      微波傳感器的組成與應用的介紹

      2017-11-22 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　微波傳感器的測量原理及分類

      　　微波傳感器是利用微波特性來檢測某些物理量的器件或裝置。由發射天線發出微波，此波遇到被測物體時將被吸收或反射，使微波功率發生變化。若利用接收天線，接收到通過被測物體或由被測物體反射回來的微波，并將它轉換為電信號，再經過信號調理電路，即可以顯示出被測量，實現了微波檢測。 根據微波傳感器的原理，微波傳感器可以分為反射式和遮斷式兩類。

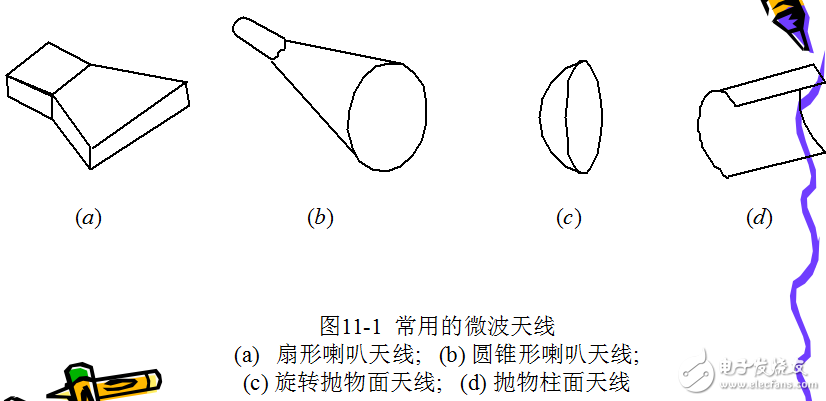

      　　由微波振蕩器產生的振蕩信號需要用波導管（管長為10 cm以上，可用同軸電纜）傳輸，并通過天線發射出去。為了使發射的微波具有尖銳的方向性，天線要具有特殊的結構。常用的天線如圖11-1所示，其中有喇叭形天線（圖 、（b））、 拋物面天線（圖、（d））、 介質天線與隙縫天線等。

      　　喇叭形天線結構簡單，制造方便，可以看作是波導管的延續。喇叭形天線在波導管與空間之間起匹配作用，可以獲得最大能量輸出。拋物面天線使微波發射方向性得到改善。

      微波傳感器的組成與應用的介紹

      傳感器 微波傳感器
