發視頻DS18B20簡介及其多路溫度監測系統的設計
2017-11-29 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
本文提出一種基于 DS18B20 和 AT89C51 的多路溫度監測系統，詳細介紹了系統的硬軟件設計。該設計通過 DS18B20單總線結構與單片機多路并行輸入相結合的硬件改進方式，克服了 DS18B20采用單總線結構時溫度數據讀取慢、單總線驅動能力不足的問題，實現了多路溫度實時快速讀取和巡回監測。該系統還具有超溫報警，與上位機通訊等功能。最后，利用Proteus 與 Keil C51軟件聯合仿真實現了設計的仿真調試。
硬件電路設計

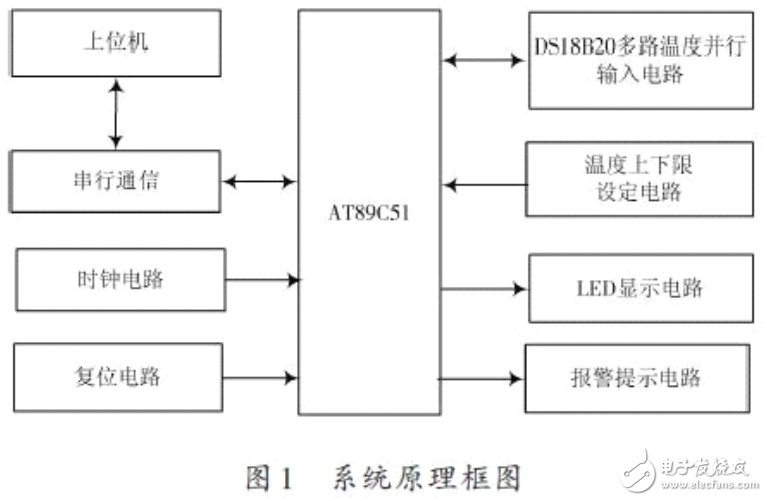

系統原理框圖如圖1 所示，系統由多片 DS18B20、AT89C51單片機、LED 驅動顯示電路、溫度上下限設定電路、報警提示電路、串行通信接口、時鐘電路、復位電路等構成。
