      基于充放電原理的檢測電路與電容式觸摸按鍵的設計

      2017-12-07 | rar | 1 MB | 次下載 | 免費

      資料介紹

      　　為降低觸摸按鍵的硬件成本，設計了一種簡易的觸摸按鍵電路，其基本原理是通過檢測RC回路的充放電時間來判斷有無按鍵被按下，當未觸碰按鍵時，充放電時間維持不變；當觸碰按鍵時，充放電時間改變。由MSP430單片機的每兩個1/0引腳構成一個充放電回路對，并為按鍵充放電，充電時引腳檢測上升沿中斷，放電時引腳檢測下降沿中斷，求出平均值，記錄充放電時間。該方案僅需要1片單片機而無需其他專用檢測電路，簡單、可靠，且最有效地降低了硬件成本。

      　　檢測原理

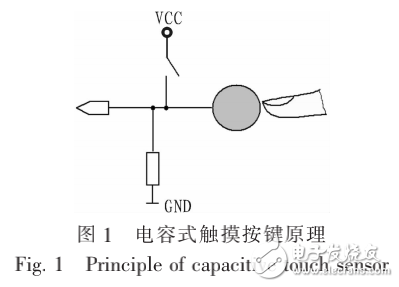

      　　電容式觸摸按鍵電路的原理構成如圖1所示，按鍵即是一個焊盤，與地構成一個感應電容2．在周圍環境不變的情況下電容值固定為微小值，具有固定的充放電時間，而當有一個導體向電極靠近時，會形成耦合電容，這樣就會改變固有的充放電時間，而手指就是這樣的導體。通過測量充放電時間的改變即可檢測是否有按鍵被按下”。

      基于充放電原理的檢測電路與電容式觸摸按鍵的設計

      電容式觸摸按鍵
