      PCB板的打印設置說明

      2017-04-13 | pdf | 441KB | 次下載 | 1積分

      資料介紹

      　　目前手工制作 PCB 板有兩種方法，一種是使用熱轉印紙，另一種是使用菲林紙。下面分別對兩種做法的打印頁面設置進行說明。所給的演示圖片是一個雙面板的 PCB 圖，大家在制作單面板的時候，布線的時候建議布在底層，即“Bottom Layer”，在頂層放置元件，這樣焊接比較方便。大家可以聯想洞洞板的焊接過程作為參考。

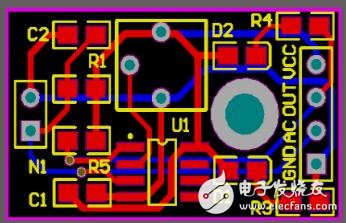

      　　打開工程文件的 PCB 文件。如圖：

      PCB板的打印設置說明

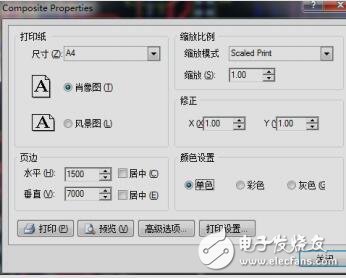

      　　點擊 Altium Designer 軟件菜單欄的“文件/頁面設計”，出現如下窗口：

      PCB板的打印設置說明
