AD軟件畫電路原理圖時的封裝

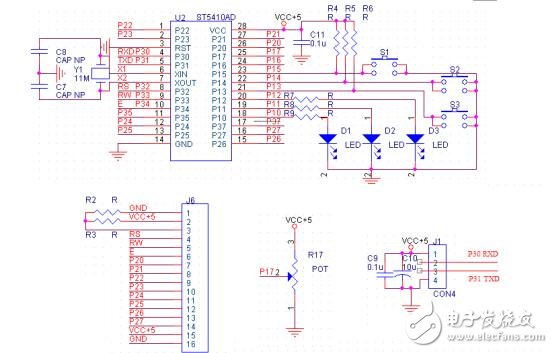

圖中的一些封裝
電阻均為：AXIAL0.4 or Axial-0.4
J1： SIP4 or SIP-4
J6： SIP16 OR SIP-16
CON4為USB轉串口的輸入接口，封裝 SIP4 或 SIP-4
U2:DIP28 可能沒有，自己按照PCB向?qū)г煲粋€，注意是窄片的封裝，上下間距為300mil，左右的中心距為100mil
LED燈 D1，D2， D3：如果沒有，自己在SIP2的基礎上改改，間距完全等同于SIP2，注意端口的命名是否為“A”、“K”并在絲網層上標注“+”。
晶振選用的封裝可以為 XTAL1
有極性的電容選擇：RB.1/.2 或略大些的 RB-.2/.4
無極性的電容用：RAD0.1， RAD0.2 或RAD-0.1
pcb
