      PCB設計新技術--埋阻技術

      2014-08-02 | pdf | 53KB | 次下載 | 2積分

      資料介紹

      PCB設計新技術--埋阻技術

      高密度、高性能 PCB 設計的新技術－埋阻技術 ――BJLK

      電阻是電路板的最基本組成部分。隨著 PCB 板密度的提高和對性能、可靠性的要求，傳統的表貼電阻的缺點越來越明顯。高速信號的傳輸依賴于良好的匹配，但是即使 0402 的電阻想在 BGA 芯片下面大量放置也是不可能的任務，同時分立電阻還有比較大的等效電感，焊接的可靠性在某些航天或軍工領域的應用也有問題。

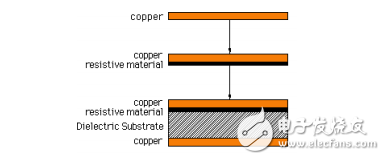

      為了解決這些問題，一個方向是芯片盡量把期望的電阻集成在管腳內部，比如 DDR 芯片用的 ODT 技術。但是不幸的是大部分芯片并沒有這么做，而且集成電阻也并不能滿足所有的應用，靈活性受到限制。埋阻技術已經出現了 20 多年，但是目前只在某些高端領域得到應用。其基本原理是在 PCB 加工階段把某種特殊的薄膜鎳合金材料電鍍?cè)?PCB 銅箔上，再根據需要刻蝕成不同的形狀從而代替?zhèn)鹘y(tǒng)的表貼電阻。

      PCB設計新技術--埋阻技術
