      PCB生產中背鉆的含義與背鉆孔的工作原理介紹

      2017-10-09 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　1.什么背鉆？

      　　背鉆其實就是控深鉆比較特殊的一種，在多層板的制作中，例如12層板的制作，我們需要將第1層連到第9層，通常我們鉆出通孔（一次鉆），然后陳銅。這樣第1層直接連到第12層，實際我們只需要第1層連到第9層，第10到第12層由于沒有線路相連，像一個柱子。這個柱子影響信號的通路，在通訊信號會引起信號完整性問題。所以將這個多余的柱子（業內叫STUB）從反面鉆掉（二次鉆）。所以叫背鉆，但是一般也不會鉆那么干凈，因?yàn)楹罄m(xù)工序會電解掉一點銅，且鉆尖本身也是尖的。所以PCB廠家會留下一小點，這個留下的STUB的長度叫B值，一般在50-150UM范圍為好。

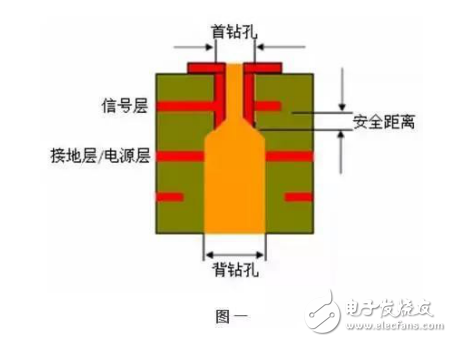

      　　PCB生產中背鉆的含義與背鉆孔的工作原理介紹

      　　2.背鉆孔有什么樣的優點？

      　　1）減小雜訊干擾；

      　　2）提高信號完整性；

      　　3）局部板厚變??；

      　　4）減少埋盲孔的使用，降低PCB制作難度。

      　　3.背鉆孔有什么作用？

      　　背鉆的作用是鉆掉沒有起到任何連接或者傳輸作用的通孔段，避免造成高速信號傳輸?shù)姆瓷?、散射、延遲等，給信號帶來“失真”研究表明：影響信號系統信號完整性的主要因素除設計、板材料、傳輸線、連接器、芯片封裝等因素外，導通孔對信號完整性有較大影響。
