發視頻資料介紹
新版的Altium Designer10.0，針對于此版本的（也適用于更低的版本）如何畫元件封裝的問題，在此特作超詳細的圖文教程，以便廣大學子可以更好的學習和使用Altium Designer10.0這個軟件。
在此，大家只要跟著下面的教程一步一步的操作，就可以學會畫封裝的操作了
下面就以LM2586S 為例，為大家詳細講解LM2586S封裝的畫法。
一．目的：學會用 Altium Designer 建立自己的原件庫，并在里面畫自己所需的元件件原理圖和封裝。
二．軟件環境：Altium Designer 10.0
三．準備：LM2596S 的 PFD 說明書。四．操作步驟：
A. 打開 Altium Designer 10.0 新建元件庫工程。

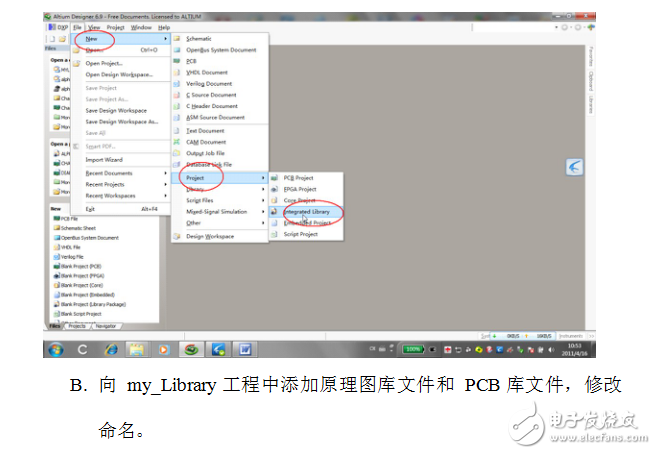

1（選項 File——NEW——project——integrated Library）另存到指定文件夾，命名為 my_Library。
封裝
