高速PCB電路板的信號完整性設計

　　摘要： 描述了高速PCB電路板信號完整性設計方法。 介紹了信號完整性基本理論， 重點討論了如何采用高速PCB設計方法保證高速數采模塊的信號完整性，

　　關鍵詞： 信號完整性; PCB設計;

　　集成電路芯片構成的電子系統朝著大規模、小體積、高速度方向發展， 信號的工作頻率也不斷提高， 使得PCB的布局布線密度變大， 輸出開關速度過高， 引起信號延遲、時序問題及串?dāng)_、傳輸線效應等信號完整性問題， 從而導致系統工作不穩定， 甚至完全不工作。 因此， 如何在系統設計以及板極設計中考慮到信號完整性的因素， 并采取有效的控制措施， 成為一個設計成功的關鍵因素 。 文中在對信號完整性設計的基本理論做出一個完整的闡述。

　　1? 信號完整性基本理論

　　1. 1? 信號完整性定義

　　信號完整性（ S igna l Integrity， S I）是指在信號線上的信號質量， 是信號在電路中能以正確的時序和電壓做出響應的能力。 當電路中信號能以要求的時序、持續時間和電壓幅度到達IC 時， 該電路就有很好的信號完整性。

　　1. 2? 影響信號完整性的主要因素

　　引起信號完整性問題的因素很多， 主要因素有延遲、反射、串?dāng)_、地彈以及電磁干擾。 信號時延主要表現為信號在邏輯電平的高、低門限之間變化時， 保持一段時間信號不跳變。 過多的信號延時可能導致時序錯誤和器件功能的混亂。 信號延時的原因包括驅動過載和走線過長。 傳輸時延與信號線的長度、信號傳輸速度。

　　反射， 即為傳輸線上的回波。 反射信號產生的主要原因是過長的走線、未被匹配終端的傳輸線、過量電容或電感及阻抗失配。 當一根信號線上有信號通過時， 在PCB 板上與之相鄰的信號線上就會感應出相關的信號， 這種現象稱之為串?dāng)_。 信號線距離地線越近， 線間距越大， 產生的串?dāng)_信號越小。 地彈是指當電路中有大的電流涌動時產生的地平面反彈噪聲。 電磁干擾包括產生過量的電磁輻射及對電磁輻射的敏感性兩個方面。 EM I產生的主要原因是電路工作頻率太高及布局、布線不合理。

　　2? 高速數據采集系統

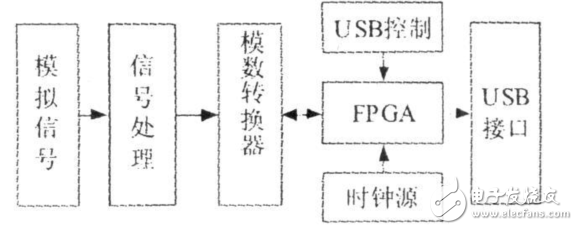

　　高速數據采集系統原理框圖如圖1所示， 此高速數據采集系統體積小巧輕便， 致使電路板布局布線密度高; 系統時鐘運行頻率為100MH z以上， ADC 芯片轉換率在125MH z左右， 屬于高速系統; 同時系統工作還需多種電源供電， 因此對其分析必須全面考慮信號完整性

　　。

　　圖1? 數據采集系統原理框圖
