TMS320F2812 DSP 是運動控制系統很好的硬件支撐平臺 ，但傳統的 DSP 代碼開發周期較長 ，效率不高。 Matlab 公司的 Embedded Target for TI C2000 DSP 可解決上述問題 ，用戶通過使用該模塊 ，不僅可以進行電路的系統級仿真 ，還可編譯生成相應的 C 語言代碼 ，進行算法的探索與設計思路的驗證。文章以三相異步電動機的 VVVF 結合 SVPWM 控制算法的開環控制系統為例 ，給出了 Matlab/ Simulink 平臺上 DSP 代碼開發的設計流程。

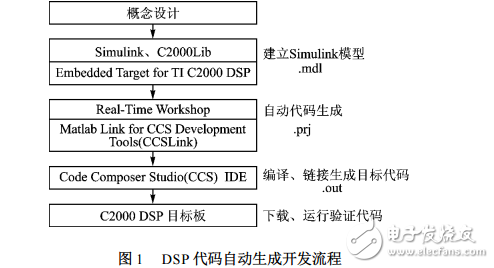

　　DSP 代碼自動生成流程首先 ，根據系統的設計思路在 Matlab/ Simulink 平臺下搭建系統模型（.mdl） ，仿真滿意后通過 Matlab 提供的 Real Time Workshop （ RTW） 生成面向 TI 編譯器的工程文件代碼（.prj） ，并進一步完成代碼的編譯 ，鏈接生成 DSP 可執行機器碼（.out） ，最后下載到目標 DSP 板上運行 ，完成系統的開發［ 2 ］ 。上述開發過程全部在 Matlab/ Simulink 環境下進行 ， 開發人員不需要寫任何代碼 ，只需利用 Matlab 的模型模塊完成系統設計即可 ;而且開發人員在系統設計過程可對系統進行仿真驗證 ，保證系統設計的正確性。圖 1 為 DSP 代碼自動生成的開發流程。
