介紹TMS320VC55XX系列DSP基于24位高密度SPI EEPROM——SA25C020的引導、啟動加栽方法；分析整個過程，并結合實例著重研究基于C5509A的引導、加栽方法和實現；提供具體的電路設計和鳊制的相應實現軟件。
　　引 言
　　DSP的引導是涉及DSP獨立工作的關鍵性問題，通常采用的方法是由Flash等器件引導的，但是相對Flash的占用空間大、扇區擦除的難度和時延來說，SPI EEPROM不失為一個好的選擇。傳統EEPROM的容量太小，無法充分利用DSP的程序空間。
　　SA25C020的2Mb SPI EEPROM是以色列的SaifunSemiconductor公司于2005年推出的高密度EEPROM產品，是業界首個結合小型SO8封裝、低功耗和高性能特點的器件，專為需要高耐用性和低功耗的應用而設計和測試，針對持續可靠的非揮發性存儲方案。它的價位接近閃存（Flash），加上其節省空間的封裝形式，使得它成為DSP引導的一個新的選擇。TI公司的TMS320VC5509A是一款集成了A／D、USB接口等的便攜式DSP。最重要的是它支持24位的SPI EEPROM引導。這兩款芯片的結合，易于形成空間小、功耗低的便攜式解決方案，有助于新的小型化、低功耗應用的實現，如硬盤、光盤（包括DVD）、機頂盒、打印機、游戲卡以及無線產品。
　　1 引導系統硬件設計

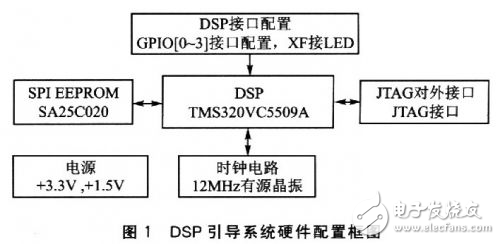

　　DSP引導系統硬件配置框圖如圖1所示。其中TMS320VC5509A有兩種封裝形式，此處采用PGE3形式。一個可以獨立運行的DSP系統必須包括：
　　
　　◇DSP芯片；
　　◇電源、時鐘以及必要的初始化外圍設置；
　　◇用于引導的非易失性的程序存儲器，如本設計中采用的SA25C020；
　　◇JTAG接口用于外部下載程序。
　　2 引導關鍵技術
　　引導主要步驟如下：
　?、倮肅CStudi02．O建立應用程序，并產生*．out文件；
　?、诮⒁龑П?，生成相關文件；
　　③將引導表轉換為DSP可以加載的數據格式，生成*．dat文件；
　?、芾肅CStudi02．O建立EEPROM燒寫程序，將引導表寫到EEPROM中。
　　2．1 引導程序制作

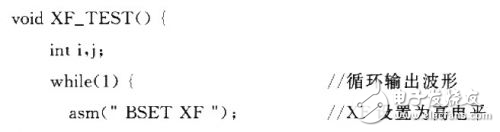

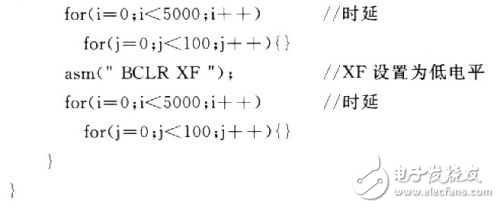

　　制作一個被加載的工程xf。程序的功能是使DSP的XF腳接的LED閃爍。主要調用程序如下：
　　
　　
　　編譯工程，在工程文件xf／Debug文件夾中生成xf．out文件。
　　2．2 引導表（boot table）制作
　　構造引導表的方法有兩種：一種是使用hex conversion utmty；另外一種是根據boot table的結構自己在SPIEEPROM燒寫程序中進行構造。對于第2種，需要構造者充分掌握引導表的構造（詳情請見參考文獻［1］，第17頁）。這里僅說明使用hex converslon utility制作引導表的方法。下面闡述制作引導表所需要的環境和操作。
　　2.2.1 hex conversion utility數據轉換工具
　　hex conversion utllity是TI公司CCS中本身帶有的一個數據轉換工具。它有幾個版本。對于C54xx使用的hex500．exe，其絕對位置在＼ti＼c5400＼cgtools＼bin＼hex500．exe；對于C55xx使用的hex55．exe，其位置一般在＼ti＼c5500＼cgtools＼bin＼hex55．exe。使用hex conversion utility工具還需要以下文件：
　?、?．out文件，是CCS編譯好的要存入EEPROM的DSP可執行文件。這個文件對于bex conversion utility是數據源文件。
　?、?．cmd文件，用來填寫hex conversion utility工具執行時的命令參數的文件。這些命令參數也可以在命令
　　執行時寫在命令的后面，而不采用*．cmd文件。
　　③輸出文件是hex conversion utility生成的文件，可以是多種文件格式，在*．cmd文件的-o參數中設置，如ASCII-Hex、Intel、Motorola-Sl／S2／S3、TI-Tagged、Tektronix等。這里選用輸出文件為Intel格式。
