隨著現代科學技術的發展和計算機技術的普及，高速數據采集系統已應用于越來越多的場合，如通信、雷達、生物醫學、機器人、語音和圖像處理等領域。本文介紹的數據采集處理系統采用CPLD控制ADS8364完成數據的A/D轉換，轉換后的數據預先存儲到FIFO中，再經DSP進行前端的數字信號處理后，通過USB總線傳給上位機，并在上位機上進行存儲、顯示和分析等。該系統完全可以滿足信號采集處理對高精度及實時性的要求。
　　1 系統原理

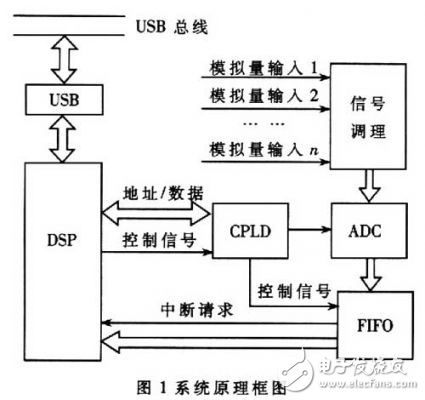

　　數據采集處理系統主要由前端信號調理電路、ADC芯片ADS8364、CPLD芯片EPM3128A、DSP芯片TMS320F2812、USB芯片CY7C68013及其外圍電路組成。系統原理框圖如圖l所示。
　　
　　系統主要完成的任務為：DSP接收上位機通過USB總線發送的命令，完成系統工作參數的設置，并通過模擬地址／數據總線與CPLD進行通信，向CPLD發送控制命令；對外部的多路模擬量輸入進行信號調理，在CPLD控制下進行單通道或多通道A/D轉換，將采集到的數據存儲在一片F(xiàn)IFO芯片中；當FIFO中存儲的數據半滿時，對DSP產生一個中斷信號，DSP收到此中斷信號后，取出FIFO中的部分?jǐn)?shù)據，進行前端數字信號處理，將處理完畢的數據通過USB總線傳給上位機；上位機實現各種圖形界面操作和后端信號處理，對所采集的信號進行分析。系統可對輸入的多路模擬信號進行同步采樣，這就使得采集到的數據不僅含有模擬信號的幅度特性，同時還保持不同模擬信號之間的相位差異；采樣頻率可以預置，以適應不同速率的采樣要求。
　　2 系統硬件
　　系統硬件包括信號調理模塊、A／D轉換模塊、DSP處理器模塊、CPLD邏輯控制模塊以及USB通信模塊。
　　2．1 信號調理模塊的設計
　　外部的多路模擬量輸入信號往往是微弱的傳感器信號，信號的幅值較小，為了方便且不失一般性，假定其幅值范圍為O~25mV。ADS8364待轉換的模擬輸入電壓范圍應保持在AGND-0．3V和AVDD+O．3V之間。這里選用低功率變增益儀表放大器INAl29對模擬量輸入信號進行調理放大，將其放大為0~5V之間。
　　INAl29是BURR-BROWM公司的一種小功率通用儀表放大器，具有優異的精度和很寬的帶寬，在增益高達100時，帶寬達200kHz。它可用單一外部電阻器調節其增益，調節范圍為l~10000，其放大倍數計算公式為：
　　

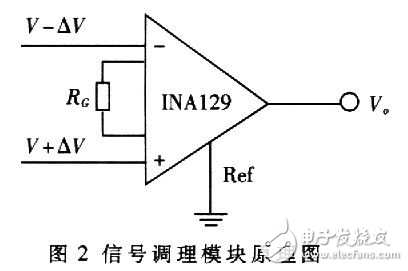

　　從而使放大輸出電壓在O～5V之間。信號調理模塊原理圖如圖2所示。
　　
　　2．2 A／D轉換模塊的設計
　　該模塊采用了TI公司的高速、低功耗、六通道同步采樣模/教轉換器ADS8364，它采用+5V工作電壓，其6個模擬輸入通道分為三組（A，B和C），每組都有一個ADCs保持信號（HOLDA，HOLDB和HOLDC），用來啟動各組的AID轉換，6個通道可以進行同步并行采樣和轉換。ADS8364采用具有80dB共模抑制能力的全差分輸入通道，將其REFin和REFout引腳接到一起，為差分電路提供2．5V的參考電壓。這里模擬量采用單端輸入，將-IN端接共模電壓2．5V，+IN端接前端信號調理模塊的輸出。
　　ADS8364的時鐘信號由外部提供，最高頻率為5MHz，對應的采樣頻率是250kHz。這里由CPLD提供時鐘信號，主要是考慮到CPLD可以靈活地改變時鐘頻率，進而改變系統的采樣頻率。A／D轉換完成后產生轉換結束信號EOC。將ADS8364的。BYTE引腳接低電平，使轉換結果以16位的方式輸出。地址/模式信號（A0，Al，A2）決定ADS8364的數據讀取方式，可以選擇的方式包括單通道、周期或FIFO模式。將ADD引腳置為高電平，使得讀出的數據中包含轉換通道信息?？紤]到數據采集處理系統的采樣頻率一般較高，如果用DSP直接控制ADS8364的訪問，將占用DSP較多的資源，同時對DSP的實時性要求也較高。因此在本系統設計中，用CPLD實現ADS8364的接口控制電路，并將轉換結果存儲在FIFO芯片中，用DSP實現FIFO芯片的輸出接口。
