資料介紹
在各種生物識別技術中,指紋識別技術是最成熟、準確和最易使用的。而指紋采集作為指紋識別系統中的一個重要環節也越來越受到人們的重視,高質量的指紋采集技術已成為一個重要的研究課題。指紋圖像的采集是自動指紋識別系統(AFIS-Automation Fingerprint Identification System)的重要組成部分,采集到的指紋圖像的質量好壞,直接影響到后續的指紋圖像處理過程。高質量的指紋圖像可以大大簡化指紋圖像處理的算法,提高識別率,減小拒識率。
隨著新型半導體指紋采集傳感器件和DSP,CPLD技術的發展,自動指紋識別技術正向著小型化和嵌入式的方向發展。本文介紹的就是基于DSP的指紋采集系統。
本系統的原理

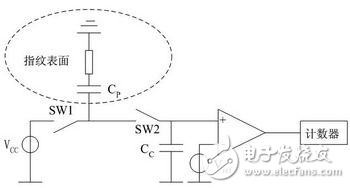

本系統中的指紋傳感器采用FPS200固態指紋芯片,其成像原理如圖1所示。由圖1可以看出,一個像素點上有一個金屬電極,手指皮膚是另一個電極,兩者之間形成了電容CP。手指皮膚上的脊和谷將產生不同的CP。由于CP很小,無法直接測量,所以使用以下方法:先以一固定時間對CP充電(SW1關且SA2開),接著以一固定時間對CP放電(SW1開且SW2關),放出的電能將轉儲到Cc中。每一次充電放電周期中,由于充電電壓相同,充電時間相同,所以不同的CP值將導致CP存儲不同的電能。這些電能在CP放電時將轉儲到Cc中導致Cc電壓的增高。所以CP值的不同將導致一次充電放電周期結束后Cc電壓增高值的不同(成正比),最后將導致Cc電壓增高到參考電壓所需的充電放電周期次數的不同(成反比),這樣就可以通過充電放電周期次數來測量CP了。

圖1 FPS200指紋成像原理
傳感器陣列包括256列×300行的傳感器電極,每一列都有兩個采樣—保持電路與之相聯系。采集一個指紋圖像時獲取一行數據,而此過程共有兩個階段。第一階段,傳感器電極中被選擇的行預充電到VDD電平,一個內部信號允許第一采樣—保持電路集合保存預充電行的電平。第二階段,行傳感器電極以一定電流放電,每個單元的放電率跟“放電電流”成比例。經過一段時間(即“放電時間”)后,一個內部信號允許第二采樣——保持電路集合保存最終電極的電平。預充電與放電后的電極電平之間的差別在于傳感器電容量。行獲取結束后,就可以對行中的每個單元進行A/D轉換了。芯片的敏感度可以通過調整放電時間與放電電流來控制;電流源的參考值由外接于ISET和地之間的電阻來決定,其由放電電流寄存器(DCR)控制;放電時間由放電時間寄存器(DTR)控制。
當指紋中的凸起部分置于傳感電容像素電極上時,電容會有所增加,通過檢測增加的電容就能進行指紋采集。傳感器中的像素點大小為45μm2,間隔為50μm,像素陣列的分辨率略高于500dpi,基于一種標準的單一多晶硅三層金屬0.5μm CMOS工藝。
處于指紋的凸起下的像素(電容量高)放電較慢,而處于指紋的凹處下的像素(電容量低)放電較快。這種不同的放電率可通過采樣保持(S/H)電路檢測并轉換成一個8位數字量輸出,這種檢測方法對指紋凸起和低凹具有較高的敏感性,并可形成非常好的原始指紋圖像。指紋圖像依次進行逐行采集,每個金屬電極均作為電容的一個極,與之接觸的手指則是電容的另一個極。在器件表面有一層鈍化層,作為電容兩個電極間的電介質層。將手指置于傳感器上時,指紋上的凸起和凹進會在陣列上產生不同的電容值,并構成用于認證的一整幅圖像。
系統硬件設計
本系統的工作主要由以下部分構成:指紋圖像采集部分、程序與數據存儲部分、全局邏輯控制部分以及數據通信部分。
指紋圖像采集部分:系統利用軟件查詢方式來判斷是否進行指紋的采集。當進行指紋采集時,指紋傳感芯片按照設定的參數采集指紋并將模擬圖像轉換成數字圖像,然后在DSP的控制下將數據存儲在外部數據空間中,等待進行下一步的處理。
隨著新型半導體指紋采集傳感器件和DSP,CPLD技術的發展,自動指紋識別技術正向著小型化和嵌入式的方向發展。本文介紹的就是基于DSP的指紋采集系統。
本系統的原理
本系統中的指紋傳感器采用FPS200固態指紋芯片,其成像原理如圖1所示。由圖1可以看出,一個像素點上有一個金屬電極,手指皮膚是另一個電極,兩者之間形成了電容CP。手指皮膚上的脊和谷將產生不同的CP。由于CP很小,無法直接測量,所以使用以下方法:先以一固定時間對CP充電(SW1關且SA2開),接著以一固定時間對CP放電(SW1開且SW2關),放出的電能將轉儲到Cc中。每一次充電放電周期中,由于充電電壓相同,充電時間相同,所以不同的CP值將導致CP存儲不同的電能。這些電能在CP放電時將轉儲到Cc中導致Cc電壓的增高。所以CP值的不同將導致一次充電放電周期結束后Cc電壓增高值的不同(成正比),最后將導致Cc電壓增高到參考電壓所需的充電放電周期次數的不同(成反比),這樣就可以通過充電放電周期次數來測量CP了。

圖1 FPS200指紋成像原理
傳感器陣列包括256列×300行的傳感器電極,每一列都有兩個采樣—保持電路與之相聯系。采集一個指紋圖像時獲取一行數據,而此過程共有兩個階段。第一階段,傳感器電極中被選擇的行預充電到VDD電平,一個內部信號允許第一采樣—保持電路集合保存預充電行的電平。第二階段,行傳感器電極以一定電流放電,每個單元的放電率跟“放電電流”成比例。經過一段時間(即“放電時間”)后,一個內部信號允許第二采樣——保持電路集合保存最終電極的電平。預充電與放電后的電極電平之間的差別在于傳感器電容量。行獲取結束后,就可以對行中的每個單元進行A/D轉換了。芯片的敏感度可以通過調整放電時間與放電電流來控制;電流源的參考值由外接于ISET和地之間的電阻來決定,其由放電電流寄存器(DCR)控制;放電時間由放電時間寄存器(DTR)控制。
當指紋中的凸起部分置于傳感電容像素電極上時,電容會有所增加,通過檢測增加的電容就能進行指紋采集。傳感器中的像素點大小為45μm2,間隔為50μm,像素陣列的分辨率略高于500dpi,基于一種標準的單一多晶硅三層金屬0.5μm CMOS工藝。
處于指紋的凸起下的像素(電容量高)放電較慢,而處于指紋的凹處下的像素(電容量低)放電較快。這種不同的放電率可通過采樣保持(S/H)電路檢測并轉換成一個8位數字量輸出,這種檢測方法對指紋凸起和低凹具有較高的敏感性,并可形成非常好的原始指紋圖像。指紋圖像依次進行逐行采集,每個金屬電極均作為電容的一個極,與之接觸的手指則是電容的另一個極。在器件表面有一層鈍化層,作為電容兩個電極間的電介質層。將手指置于傳感器上時,指紋上的凸起和凹進會在陣列上產生不同的電容值,并構成用于認證的一整幅圖像。
系統硬件設計
本系統的工作主要由以下部分構成:指紋圖像采集部分、程序與數據存儲部分、全局邏輯控制部分以及數據通信部分。
指紋圖像采集部分:系統利用軟件查詢方式來判斷是否進行指紋的采集。當進行指紋采集時,指紋傳感芯片按照設定的參數采集指紋并將模擬圖像轉換成數字圖像,然后在DSP的控制下將數據存儲在外部數據空間中,等待進行下一步的處理。
