摘要：論述了視頻檢測在智能交通領域的應用，分析了目前交通信號機系統存在的不足。提出了以TMS320F2812為核心的視頻圖像運動目標檢測方案，并進行了方案的同步信號分離電路、系統總體結構設計，以及信號采樣和數據處理的軟件設計。實驗表明該解決方案設計達到了預期目標，具有較高的準確性。
　　關鍵詞：交通控制；視頻檢測；運動目標檢測；DSP；TMS320F2812
　　0 引言
　　視頻圖像檢測與處理技術在智能交通（ITS）領域中的應用研究已引起了國內外學者廣泛關注，已形成許多研究熱點。目前交通領域視頻檢測技術主要用于車速、車型、車流量檢測，車牌檢測，智能泊車系統、安全監控等方面，有成熟的視頻檢測產品。但在路口交通方案解決、提高路口交通效率方面應用較少。
　　目前城市交通路口應用較多的是感應線圈檢測方式，但其安裝、維修不便，對道路有破壞，成本高昂。其他可應用的檢測方式，諸如超聲波檢測準確性不高，易受干擾；微波檢測產品的成本較高。
　　本文設計了基于TMS320F2812的路口車輛狀態視頻檢測系統，實時檢測路口車輛狀態，并將結果反饋回路口信號控制機，便于信號機優化路口信號燈的運行方案。
　　1 基于視頻檢測的解決方案
　　1．1 方案的提出
　　目前大多數城市所使用的交通控制機系統，路口的紅綠燈運行方案基本是固定的。這樣就會出現一種情況，即在某時刻某方向無車，該方向依然是綠燈。若無車的情況可以及時檢測并反饋到控制機，則可以提高交通效率，對此提出了基于TMS320F2812的交通路口車輛狀態視頻檢測系統。
　　1．2 系統工作原理
　　系統工作原理圖如圖1所示，圖中監控?cái)z像機安裝于路口斑馬線之前約70 m處（視路口車流量而定，繁忙路口則遠；反之則近），視頻信號由DSP本身自帶的A／D模塊進行采樣和處理，依據處理結果輸出一個高低電平信號，此信號由路口的控制機在對應路口通行方向?yàn)榫G燈時進行查詢并記錄。記錄一段時間（數周或數月）之后，便可以依據記錄結果統計優化信號燈運行方案。由于圖像檢測的數據處理量較大，實時性要求高，因此系統設計的處理核心采用TMS320F2812DSP數字信號處理器。
　　
　　2 系統硬件設計
　　2．1 復合視頻信號
　　CCD攝像機輸出完整的視頻信號是1 Vp-p的復合模擬信號，包括圖像信號、同步信號、消隱信號、槽脈沖和均衡脈沖信號。一場圖像時間為20 ms，其中各脈沖寬度如下：行同步4．7 μs；場同步160μs；均衡脈沖2．35μs．槽脈沖4．7 μs；場消隱脈沖1 612μs；行消隱12μs。因此，需要將場消隱信號分離出來作為每一場圖像采集的觸發信號。
　　2．2 場同步信號分離電路

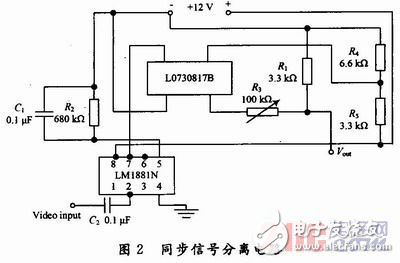

　　LM1881N是一款視頻同步信號分離芯片，主要用于NTSC，PAL，SECAM制式，幅度為0．5～2 Vp-p之間的視頻同步信號分離。LM1881N應用電路圖如圖2所示。
