引言
　　頻率是指某周期現象在單位時間內所重復的次數，它與時間在數學上互為倒數。時間頻率的精確測量促進了科學的發展，而科學的發展又反過來把時間頻率的測量提高到新的高度。特別在最近的幾十年里，頻率和時間的測量精度已達到非常高的水平，即已遠遠超過其他所有物理量的測量精度。它主要的應用領域有導航和通信兩大類，以及空間技術、工業生產、交通、科學研究及天文學與計量學方面。
　　為了適應現代技術發展的要求，新型的頻率計中都使用了單片機進行數據處理，這樣，由軟件代替了復雜的硬件電路，使儀器的結構簡化，功能增強。本文給出一種基于TMS320F2812（簡稱F2812）DSP的一種簡易測頻方法。該方法有效利用F2812的片內外設事件管理器的捕獲功能，在被測信號的有效電平跳變沿捕獲計數，電路實現多靠軟件設置，運算簡單，實時性好，測量精度高。
　　1 測量方法
　　常用的測頻方法主要有直接測頻法、直接測周法以及多周期測量法。直接測頻法雖在高頻段的精度較高，但在低頻段的精度較低，直接測周法則恰恰相反。多周期測量法是將被測信號和標準信號分別輸入到兩個計數器，其實際閘門時間不是固定值，而是被測信號周期的整數倍，因此消除了對被測信號計數時產生的±1 Hz的計數誤差，其精度僅與閘門時間和標準頻率有關。因此本設計采用多周期測量法作為具體的實施方案。
　　2 系統的設計
　　2．1 系統的硬件設計

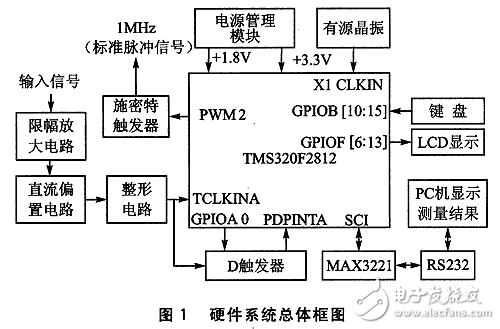

　　硬件系統總體框圖如圖1所示。被測信號首先經過限幅放大、直流偏置、整形電路，變換為0～3．3 V的方波信號，然后再進入DSP，利用其定時器和捕獲單元實現頻率的測量。測量完成后，一方面可由鍵盤設置相關參數通過LCD顯示測量結果，另一方面可通過RS一232傳送給PC機顯示測量結果。另外，為了提高系統的可靠性，增加了一個自我校準電路，即在測量之前，可通過軟件設置產生1 MHz的標準脈沖信號，送到信號調理模塊的輸入端，檢測測量結果是否正確，從而達到自我校準的目的。
　　

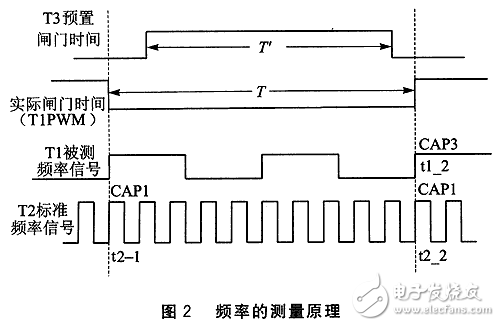

　　本設計選用美國德州儀器公司（TI）的F2812 DSP作為核心處理單元。F2812是TI公司近幾年推出的高速、高精度的工業控制DSP芯片。它運算速度快，工作時鐘頻率達150 MHz，指令周期可以達到6．67 ns以內，低功耗（核心電壓1．8 V，I／O口電壓3．3 V）。它采用哈佛總線結構，具有強大的操作能力；外圍設備包括3個32位的CPU定時器，16通道的12位A／D轉換器，串行外圍接口（SPI），2個串行通信接口（SCI）等。其片內外設時間管理器含有2個模塊（EVA和EVB），每個模塊都包括2個通用定時器，3個全比較／PWM單元，3個捕獲單元和 1個正交編碼脈沖電路。本設計主要利用EVA中的2個通用定時器（T1和T2），2個捕獲單元（CAPl和CAP3），EVB中的1個通用定時器 （T3）。具體測量原理如圖2所示。
