1．引言
　　通用串行總線（USB）是一種高傳輸速率的串行接口總線，由于它具有即插即用、易于擴展、傳輸速率高、連接簡單、使用方便的特點，被廣泛的應用于各種計算機外設、數據采集、數字設備以及工業控制等領域中。選取合適的USB控制芯片是USB數據傳輸系統設計的重要環節，目前常采用USB控制芯片有兩類，一類是不帶MCU的控制芯片，如PDIUSBD12；而另一類是帶MCU的，如EZ—USB系列等。這兩類專用的控制芯片都需要通過芯片所提供的接口來與系統處理器進行通信，而本文介紹的USB接口方案沒有采用專用的USB控制芯片，而是采用DSP芯片TMS320VC5509A內部集成的USB模塊來完成USB通信，使系統硬件設計和調試難度都大大降低，同時也提高了系統的集成度和穩定性。
　　2．USB接口設計
　　2．1 TMS320VC5509A簡介
　　TMS320VC5509A是TI推出的高性能、低功耗的定點DSP處理器，CPU頻率最高可以運行在200MHz（內核電壓工作在1.6v），每個時鐘周期可執行一到兩條指令，有兩個算術邏輯單元（ALU），兩個硬件乘法器，是一款具有較高性價比、高集成度、低功耗的DSP芯片，適用于便攜式設備中。TMS320VC5509A集成了128K 16Bits RAM、32K 16Bits的ROM，且?guī)в蠩MIF接口， 可實現與多種存儲器之間的無縫連接。片內還有豐富的外設：2個20位的定時器；3個多通道緩沖串口（McBSP）；USB全速接口（12Mbps）；I2C接口；實時時鐘等［1］。
　　2．2 TMS320VC5509A的USB模塊介紹
　　TMS320VC5509A自帶的USB模塊支持USB1.1協議全速標準，該USB模塊有兩個控制端點（僅用于控制傳輸）和14個通用端點，通用端點支持中斷、批量和同步傳輸。DSP的USB模塊由串行接口引擎（SIE）、USB緩沖管理單元（UBM）、緩沖器RAM、USB的DMA控制器和緩沖器RAM仲裁器組成。DSP存儲器與USB主機之間的數據傳輸模型如圖（1）所示：在IN事務中，CPU或USB的DMA控制器將準備發送到主機的數據放到緩沖器RAM中，等待USB緩沖管理單元將數據取出后送到串行接口引擎（SIE），由SIE負責數據的發送；在OUT事務中，SIE接收到由主機發來的數據后送到UBM，再送入到緩沖器RAM中，等待CPU或USB的DMA控制器將數據取出后送到DSP的存儲器中。
　　

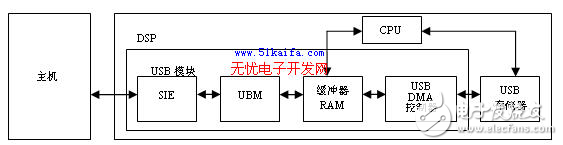

　　圖（1）DSP存儲器與USB主機之間的數據傳輸
