幾種DSP與外接存儲器的連接方法?俞斌?賈雅瓊?引言???
??存儲器接口分為ROM接口和RAM接口兩種。ROM包括EPROM和FLASH，而RAM主要是指SRAM。TMS320C5409具有32K字的片內RAM和16K字的掩膜ROM。但是在DSP應用的很多場合，尤其是帶信號存儲的DSP應用來說，TMS320C5409的片內存儲資源是遠遠不夠用的。因此，設計一個TMS320C5409硬件系統一般應該包括其與EPROM/FLASH和SRAM的接口設計，以存放程序和數據。本文介紹TMS320C5409與存儲器的接口設計方案。???
2?DSP與SRAM的接口設計???
??除了內部32k字RAM和16K字ROM之外,TMS320C5409還可以擴展外部存儲器。其中,數據總空間總共為64k字（0000H～FFFFH）,I/O空間為64K字（0000H～FFFFH），程序空間為8M。8M的程序空間的尋址是通過額外的7根地址線（A16～A22）實現的,由XPC寄存器控制。根據程序和數據的空間配置,擴展的方法主要有3種。???
2.1?分開的程序和數據空間配置???

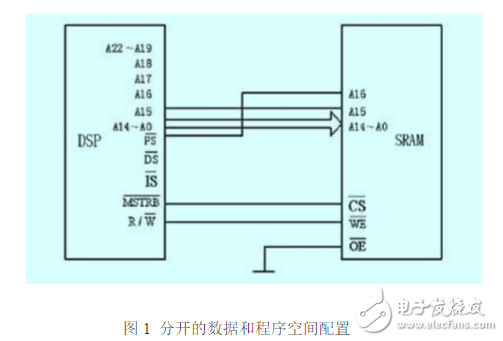

??這種方案是采用外接一個128k×16位的RAM，將程序區和數據區分開，如圖1所示。采用程序選通線接外部RAM的A16地址線實現，因此，程序區為RAM的前64k字（0000H～FFFFH），數據區為RAM的后64k字（10000H～1FFFFH）。對DSP而言，程序區和數據區的地址范圍均為0000H～FFFFH。??
??采用這種配置方法需要注意：如果內部RAM設置為有效，則相同地址的外部RAM自動無效；當外部RAM不能全速運行時，需要根據速度設置插入等待狀態（設置SWWSR）。???
2.2?混合的程序和數據空間配置???
??這種方案是令OVLY=1，此時內部RAM既是數據區也是程序區。這樣設置的優點是程序可以在內部全速運行，缺點是由于程序和數據是共用的，因此存儲區就變小了。此外，在鏈接時必須將程序和數據分開，以避免重疊。??

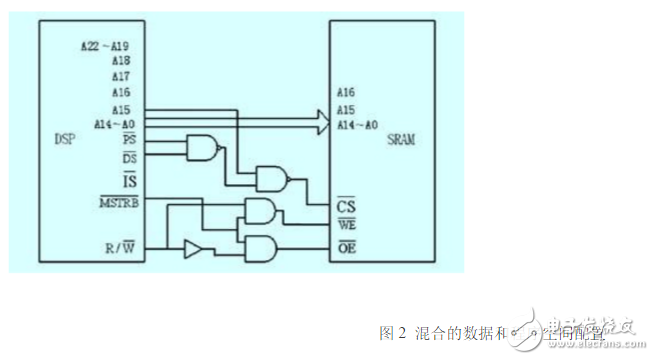

這種配置方法如圖2所示。將和信號接至一與非門，形成PDS信號，這個信號不論是有效還是有效都呈現有效（高電平），將這個信號經反向用作片選信號，就可以保證外部RAM既作為程序區也作為數據區。
?
?
　　2.3 優化的混合程序和數據空間配置圖3所示為一種優化的混合程序和數據區外接RAM的方法。這種配置方法省去了DSP的A15地址線，將RAM分成32k字長的塊。采用這種方法后，可充分利用外接的RAM，不會因內部RAM和外部RAM的地址重疊而造成外部RAM的浪費。
