      液晶顯示器之通用驅動板的介紹

      2017-11-03 | rar | 1.7 MB | 次下載 | 免費

      資料介紹

      　　1．常用“通用驅動板”介紹

      　　目前，市場上常見的驅動板主要有樂華、鼎科、凱旋、華升等品牌。驅動板配上不同的程序，就驅動不同的液晶面板，維修代換十分方便。常見的驅動板主要有以下幾種類型：

      　?。?） 2023 B-L驅動板

      　　2023B－L驅動板的主控芯片為RTD2023B，主要針對LVDS接口設計，實物如圖1所示。

      　　液晶顯示器之通用驅動板的介紹

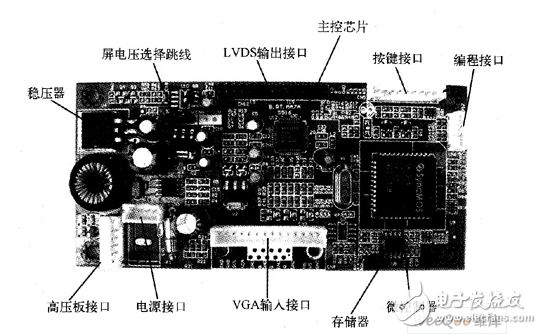

      　　圖1 2023B-L驅動板實物

      　　該驅動板的主要特點是：支持LVDS接口液晶面板，體積較小，價格便宜。主要參數如下：

      　　輸入接口類型：VGA模擬RGB輸入；

      　　輸出接口類型：LVDS；

      　　顯示模式：640×350／70Hz～1600×1200／75Hz；

      　　即插即用：符合VESA DDC1／2B規范；

      　　工作電壓：DC 12V±1.0V，2～3A；

      　　適用范圍：適用于維修代換19in以下液晶顯示器驅動板。
