2014年3月4日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌可調光LED照明驅動芯片ICL8002G 的12W調光非隔離球泡燈解決方案，具有低成本、小體積、高效率、高功率因數等特點，適用于反激式隔離和降壓式非隔離架構方案設計。
方案特點：
?調光器兼容性高，無閃爍，調光曲線平滑
?非隔離拓?fù)湓O(shè)計，輸入電壓Vs = 120VAC
?高效率》 85%
?低方案成本
?高功率因數》 0.95
?體積?。?2W方案尺寸40x20x25mm）
?集成完整保護功能
?高壓啟動供電及數字式軟啟動

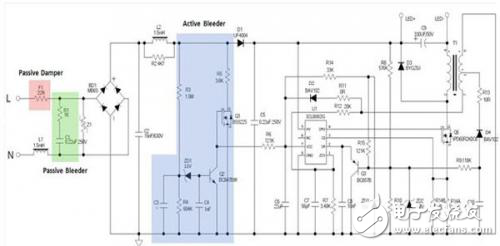

原理圖：
原理圖部件解析
?F1（Passive Damper）用于抑制震蕩和防止浪涌電流
?R1 & C1（Passive Bleeder） 和R5，Q1（active Bleeder）用于維持調光器處于開通狀態在低切相角位時。

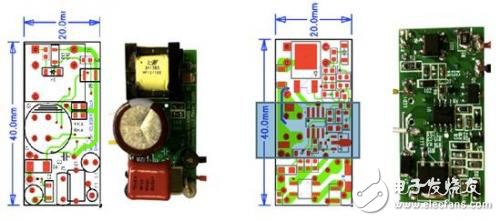

演示板：
方案特點：
?調光器兼容性高，無閃爍，調光曲線平滑
?非隔離拓?fù)湓O(shè)計，輸入電壓Vs = 120VAC
?高效率》 85%
?低方案成本
?高功率因數》 0.95
?體積?。?2W方案尺寸40x20x25mm）
?集成完整保護功能
?高壓啟動供電及數字式軟啟動
原理圖：
原理圖部件解析
?F1（Passive Damper）用于抑制震蕩和防止浪涌電流
?R1 & C1（Passive Bleeder） 和R5，Q1（active Bleeder）用于維持調光器處于開通狀態在低切相角位時。
演示板：
