LED顯示屏是80年代后期在全球迅速發展起來的新型信息顯示媒體，以其可靠性高、使用壽命長、環境適應能力強、性能價格比高、使用成本低等特點，在信息顯示領域已經得到了非常廣泛的應用。本文就常規型驅動電路的設計作些分析，并提出恒流驅動電路的設計方式。

　　【文/張余濤】LED顯示屏是80年代后期在全球迅速發展起來的新型信息顯示媒體，它利用發光二極管構成的點陣模塊或像素單元，組成大面積顯示屏幕，以其可靠性高、使用壽命長、環境適應能力強、性能價格比高、使用成本低等特點，在信息顯示領域已經得到了非常廣泛的應用。

　　LED顯示屏主要包括發光二極管構成的陣列、驅動電路、控制系統及傳輸接口和相應的應用軟件等。其中，驅動電路設計的好壞，對LED顯示屏的顯示效果、制作成本及系統的運行性能起著很重要的作用。

　　因此，設計一種既能滿足控制驅動的要求，同時使用器件少、成本低的控制驅動電路是很有必要的。

　　本文就常規型驅動電路的設計作些分析，并提出恒流驅動電路的設計方式。

　　LED顯示屏常規驅動電路的設計

　　LED顯示屏驅動電路的設計，與所用控制系統相配合，通常分為動態掃描型驅動及靜態鎖存型驅動兩大類。

　　以下就動態掃描型驅動電路的設計為例為進行分析。

　　動態掃描型驅動方式，是指顯示屏上的4行、8行、16行等n行發光二極管共用一組列驅動寄存器，通過行驅動管的分時工作，使得每行LED的點亮?xí)r間占總時間的1/n，只要每行的刷新速率大于50Hz，利用人眼的視覺暫留效應，人們就可以看到一幅完整的文字或畫面。

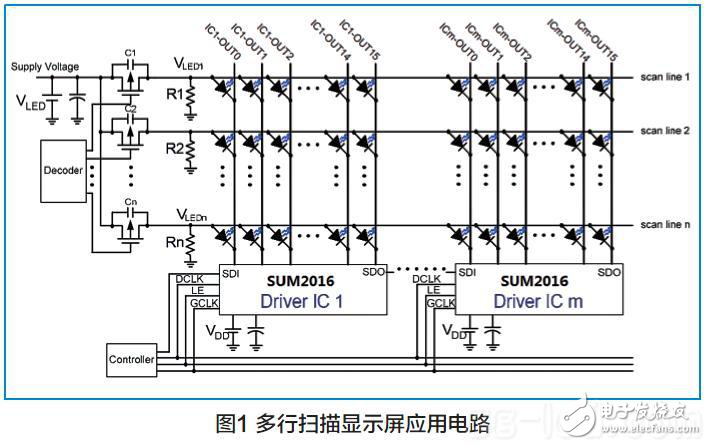

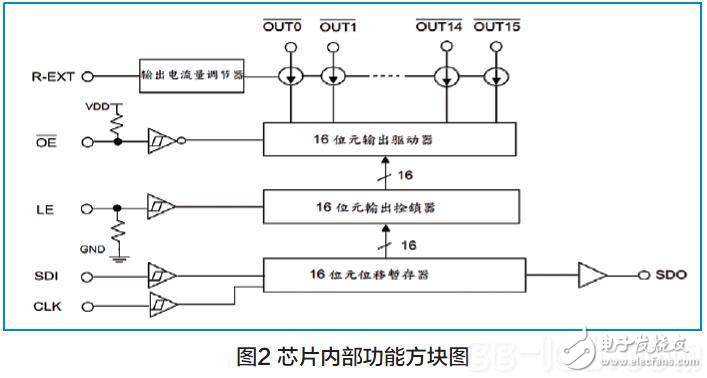

　　常規恒流型驅動電路的設計，一般是用串入并出的LED顯示屏專用集成電路芯片，如SUM2016和MBI5026等作為列數據鎖存、列驅動，以PMOS管如APM4953等作為行掃描管，其電路如圖1所示。如以1/4掃單色點陣、16行×32列為一個基本單元，則需用8片SUM2016、8個APM4953行掃描管（如一個通道帶2行，則使用4個即可）。其工作原理為：將八片SUM2016級連，共用一個串行時鐘CLK及數據鎖存信號STR，當?shù)谝恍行枰@示的數據經過8×16=128個CLK時鐘后將全部移入SUM2016中，此時產生一個數據鎖存信號STR，使數據鎖存在SUM2016的后級鎖存器中，在由芯片內部的輸出驅動器通過電流量調節器輸出預設的電流值到對應的列。（芯片內部功能方塊圖如圖2所示）
