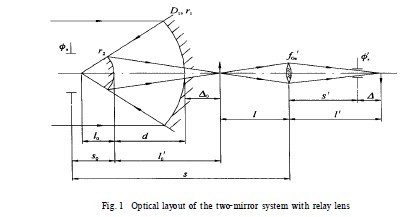

推導了以反射式兩鏡系統為主體的紅外成像系統中滿足光瞳匹配要求的轉像透鏡的高斯光學參量與兩鏡
系統參量的關系式。當選定紅外焦平面的冷屏直徑及到焦面的距離后,轉像透鏡與兩鏡系統的高斯光學參量之間
必須滿足這個關系式,才能做到光瞳匹配,這就是冷屏為系統的出瞳,而入瞳是主反射鏡的口徑。消像差由主鏡、
副鏡的非球面及轉像透鏡上的一個非球面承擔。用實例計算驗證了所推導出的公式的可靠性,紅外系統的口徑取
為250 mm ,紅外接收器的冷屏直徑為5 mm ,冷屏到紅外像面的距離為20 mm。兩鏡系統主鏡的曲率半徑選定為
- 1000 mm 及- 800 mm 兩個值,兩鏡系統焦距為2000 mm ,1500 mm 及1000 mm 三個。共計算了六種結構參量
不同的系統。
