示波器教材
說明和功能
模擬示波器就是通常所說的陰極射線示波器。
我們可以把示波器簡單地看成是具有圖形顯示的電壓表。
普通的電壓表是在其度盤上移動的指針或者數字顯示來給出信號電壓的測量讀數。而示波器則與其不同。示波器具有屏幕，它能在屏幕上以圖形的方式顯示信號電壓隨時間的變化，即波形。
示波器和電壓表之間的主要區別是：
1、電壓表可以給出被測信號的數值，這通常是有效值，即RMS值。但是電壓表不能給出有關信號形狀的信息。有的電壓表也能測量信號的峰值電壓和頻率。然而，示波器則能以圖形的方式顯示信號隨時間變化的歷史情況。
2、電壓表通常只能對一個信號進行測量，而示波器則能同時顯示兩個或多個信號。

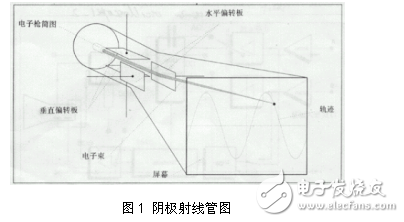

CRT是所有示波器的基礎。現在我們已經對它有所了解。下面我們就看一看示波管是怎樣作為示波器的心臟來起作用的。
我們已經看到，示波器有兩個垂直偏轉板，兩個水平偏轉板和一個電子槍。從電子槍發射出的電子束的強度可以用電氣的辦法來加以控制。

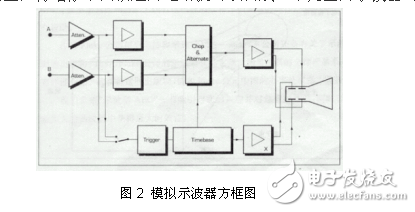

在上術基礎上，再增添下面敘述的電路就可以構成一個完整的示波器（見圖2）
