      電子發燒友網>電子資料下載>電子教材>XPT8871功放IC使用指導

      XPT8871功放IC使用指導

      2017-12-01 | pdf | 112KB | 次下載 | 1積分

      資料介紹

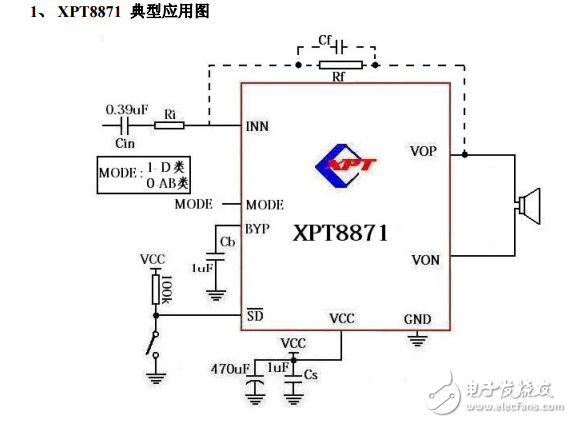

      XPT8871功放IC使用指導

      　　2、 產品量產前需要注意事項：（1）、音質測試：低音效果跟輸入電容 Ci 和輸入電阻 Ri 組成的高通濾波電路及其頻率響應有關。高通濾波器的中心頻率 1 2 cf π RiCi = 當輸入電阻一定時，輸入電容 Ci 越大，低音效果越好。實際應用的揚聲器（8 歐阻抗， 1W—3W 功率），多數都不能夠再現低于 100Hz－150Hz 的低頻語音，因此采用大的電容并不能夠改善系統的性能；反而過大的輸入電容會引起揚聲器輸出聲音時不純或有破音；另外，過大的輸入電容會降低芯片對開關機 pop-pop 聲的抑制性能。輸入電容取值：0.1uF~0.39uF。（2）、音頻功放增益：功放的增益由輸入電阻 Ri 和反饋電阻 Rf 的大小決定。放大倍數 Ai=2Rf/Ri 。增益必須大于等于 1。若工作在 D 類模式，IC 集成了 150k 的反饋電阻 Rf ，為使功放 IC 工作在最佳狀態，建議外部輸入電阻的阻值為 20k-30k。若工作在 AB 類模式，可通過調節外部反饋電阻與輸入電阻的比例來調節增益，但如果增益超過 10 倍（20dB）時，額外的反饋電容 Cf需要并聯在電阻 Rf上，避免產生高頻的振蕩現象，建議 Cf取值 20pF~25pF。如果允許加大輸入信號的前提下，建議增益小于 10 倍，
