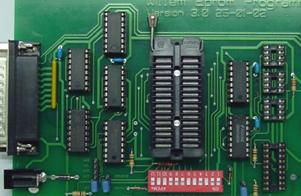

這里介紹的一款多功能編程器，功能強大，支持大多數常用的EPROM, EEPROM, FLASH, I2C,PIC, MCS-51,AVR, 93Cxx等系列芯片（超過400種）。硬件成本較低，性價比很高。既適合于電子和電腦愛好者使用，也適合家電維修人員維修家電和單片機開發人員使用。圖1為多功能編程器的主機，中間是32腳ZIF(零插力)鎖緊插座, 用于27系列、28系列、29系列、39/49系列等BIOS芯片。左邊是25芯并口插座，通過并口電纜連接計算機并口。左下方是電源插座。32腳ZIF插座下方是12位的DIP開關，對EPROM芯片進行讀寫等操作前，需將此開關撥至相應位置。具體開關位置可以參照軟件提示。鎖緊插座右側依次排列3個DIP8插座和一個DIP18插座，分別用于25系列、24系列、93系列存儲器和PIC系列單片機等；綠色電源指示燈（Power）用于指示編程器電源狀態；紅色指示燈（Vpp）用于指示芯片Vpp電源狀態；黃色指示燈（Vcc）用于指示芯片編程狀態。
　 一、 主要功能：
  ★ 可用此編程器升級、維修電腦主板，顯卡等BIOS芯片。可支持3.3V低電壓BIOS芯片。
  ★ 用來寫網卡啟動芯片:用于組建無盤站寫網卡啟動芯片或制作硬盤還原卡等。
  ★ 可用于復印機、傳真機、打印機主板維護和維修。
★ 可用于讀寫用來寫汽車儀表、安全氣囊、里程表數據。
★ 可用于維修顯示器、彩電、VCD、DVD 上面的存儲芯片。可修改開機畫面。
 ★ 用來開發單片機: 通過添加不同適配器，可以支持 MCS-51 系列, AVR 系列和 PIC 系列的MCU。
  ★ 用來寫大容量存儲芯片:大容量的存儲芯片,一般在衛星接收機上使用較多,可以用編程器直接來升級或改寫。

二、電路簡介
圖2是這臺編程器的完整電路圖，可以看到編程器電路由完全分離的兩部分組成：串行部分和并行EPROM部分電路。限于篇幅，原理部分不再詳述。對原理感興趣的讀者可以參考本文配套文件包中的“電路原理參考.PDF”文件。
圖2
三、電路板設計與制作
  圖3是編程器參考元件布局圖，雙面PCB尺寸為160X100毫米,厚度1.6毫米。具體的PCB設計可以參考配套文件中的“PCB參考設計.PDF”。這個文件中包括電路板的頂層和低層布線和頂層絲印層。如果業余自制電路板，建議使用雙面感光電路板制作，以確保精度。
