      電子發燒友網>電子資料下載>單片機>第十課--擴展

      第十課--擴展

      2014-04-18 | ppt | 765KB | 次下載 | 免費

      資料介紹

      單片機一個比較好的課件

      單片機系統的擴展

      10.1 存儲器的擴展

      10.1.1 程序存儲器的擴展

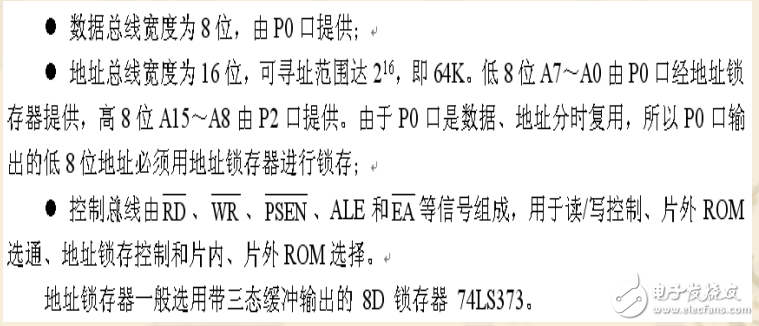

      一、擴展總線

      第十課--擴展

      第十課--擴展

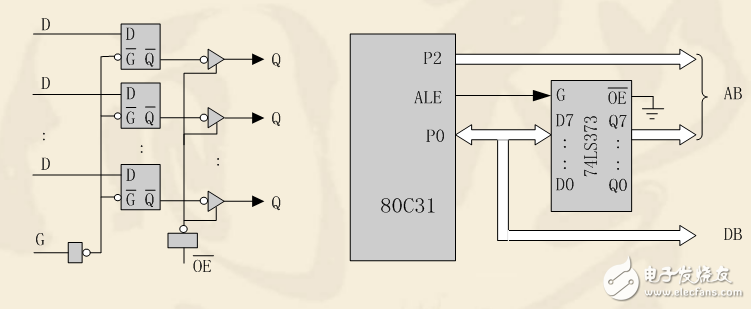

      74LS373是有輸出三態門的電平允許8D鎖存器。當G（使能端）為高電平時，鎖存器的數據輸出端Q的狀態與數據輸入端D相同（透明的）。當G端從高電平返回到低電平時（下降沿后），輸入端的數據就被鎖存在鎖存器中，數據輸入端D的變化不再影響Q端輸出。

      二、片外ROM操作時序

      進行ROM的擴展，其擴展方法較為簡單容易，這是由單片機的優良擴展性能決定的。單片機的地址總線為16位，擴展的片外ROM的最大容量為64KB，地址為0000H～FFFFH。擴展的片外RAM的最大容量也為64KB，地址為0000H～FFFFH。

      由于80C51采用不同的控制信號和指令 ，盡管ROM與RAM的地址是重疊的，也不會發生混亂。

      80C51對片內和片外ROM的訪問使用相同的指令，兩者的選擇是由硬件實現的。

      芯片選擇現在多采用線選法，地址譯碼法用的漸少。ROM與RAM共享數據總線和地址總線。

      存儲器
