產品特性

? 高性能、低功耗的 8 位 AVR? 微處理器

? 先進的 RISC 結構 – 131 條指令 – 大多數指令執行時間為單個時鐘周期 – 32 個 8 位通用工作寄存器 – 全靜態工作 – 工作于 16 MHz 時性能高達 16 MIPS – 只需兩個時鐘周期的硬件乘法器

? 非易失性程序和數據存儲器 – 16K 字節的系統內可編程 Flash 擦寫壽命 ： 10，000 次 – 具有獨立鎖定位的可選 Boot 代碼區通過片上 Boot 程序?qū)崿F(xiàn)系統內編程真正的同時讀寫操作 – 512 字節的 EEPROM 擦寫壽命 ： 100，000 次 – 1K 字節的片內 SRAM – 可以對鎖定位進行編程以實現用戶程序的加密

? JTAG 接口 （ 與 IEEE 1149.1 標準兼容 ） – 符合 JTAG 標準的邊界掃描功能 – 支持擴展的片內調試功能 – 通過 JTAG 接口實現對 Flash、 EEPROM、熔絲位和鎖定位的編程

? 外設特點 – 兩個具有獨立預分頻器和比較器功能的 8 位定時器 / 計數器 – 一個具有預分頻器、比較功能和捕捉功能的 16 位定時器 / 計數器 – 具有獨立振蕩器的實時計數器 RTC – 四通道 PWM – 8 路 10 位 ADC 8 個單端通道 TQFP 封裝的 7 個差分通道 2 個具有可編程增益 （1x， 10x， 或 200x）的差分通道 – 面向字節的兩線接口 – 兩個可編程的串行 USART – 可工作于主機 / 從機模式的 SPI 串行接口 – 具有獨立片內振蕩器的可編程看門狗定時器 – 片內模擬比較器

? 特殊的處理器特點 – 上電復位以及可編程的掉電檢測 – 片內經過標定的 RC 振蕩器 – 片內 / 片外中斷源 – 6 種睡眠模式 ： 空閑模式、ADC 噪聲抑制模式、省電模式、掉電模式、Standby 模式以及擴展的 Standby 模式

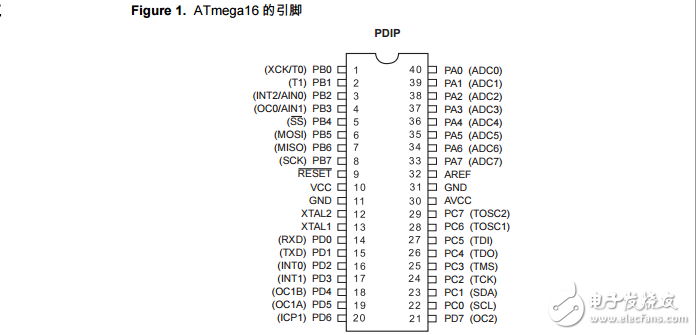

? I/O 和封裝 – 32 個可編程的 I/O 口 – 40 引腳 PDIP 封裝 ， 44 引腳 TQFP 封裝 ， 與 44 引腳 MLF 封裝

? 工作電壓 ： – ATmega16L：2.7 - 5.5V – ATmega16：4.5 - 5.5V

? 速度等級 – 0 - 8 MHz ATmega16L – 0 - 16 MHz ATmega16

? ATmega16L 在 1 MHz， 3V， 25°C 時的功耗 – 正常模式 ： 1.1 mA – 空閑模式 ： 0.35 mA – 掉電模式 ： 《 1 μA
