A.改進方案

　　a.通過單片機控制步進電機驅動器，實現電機控制以及正反轉。單片機產生脈沖信號給步進電機驅動器，步進電機驅動器控制步進電機轉動。

　　b.通過鍵盤按鍵設定轉動度數。

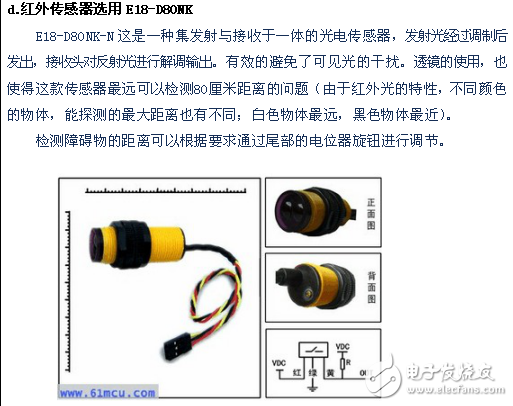

　　c.紅外避障傳感器感應轉動圈數。

　　d.1602顯示屏顯示電機轉動度數以及轉動圈數。

　　B.器材選用

　　a.考慮精度要求，步進電機選用42BYG250C

　　額定轉矩：0-6（NM）

　　產品類型：兩相混合式步進電機

　　額定功率：400（W）

　　額定電壓：24-70（V）

　　額定電流：0-6（A）

　　額定轉速：3000（rpm）r/min

　　外形尺寸：68*35.3*35.3（mm）

　　b.步進電機驅動器選用TB6560

　　工作電壓直流10V-35V。

　　采用6N137高速光藕，保證高速不失步。

　　采用東芝TB6560AHQ全新原裝芯片，內有低壓關斷、過熱停車及過流保護電路，保證最優性能。

　　額定最大輸出為：±3A，峰值3.5A。

　　適合42，57步進3A以內的兩相/四相/四線/六線步進電機，不適合超過3A的步進電機。

　　自動半流功能。

　　細分：整步，半步，1/8步，1/16步，最大16細分。

　　體積：寬50*長75*高35（MM）
