單片機

點陣液晶的漢字和圖像顯示

摘 要： 本設計采用字幕提取軟件提取圖片的點陣碼，然后將點陣碼寫入單片機程序。通過調用寫入多幅圖片的點陣碼，讓它們以不相同的時間間隙顯示形成了單片機控制12864點陣液晶的漢字和動畫圖片的顯示。

關鍵詞：?jiǎn)纹瑱C(jī)；最小系統；12864點陣液晶

.1 系統分析

該系統用AT89S52單片機控制12864點陣液晶實現漢字和動畫圖片的顯示。軟件設計采用字幕提取軟件提取出圖片的點陣碼，然后將點陣碼寫入單片機，寫入多幅圖片的點陣碼，讓它們以不相同的時間間隙顯示，當時間合適時，人的眼睛就會感覺到動畫的圖片。然面帶字符的液晶可以直接寫入字符串，并顯示出來，我們可以采用不斷刷新的辦法讓字幕形成移動的效果。

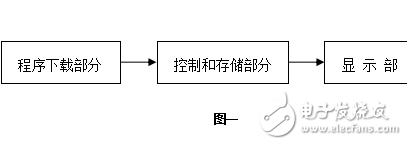

該設計只要用單片機經過驅動電路控制點陣液晶按設計要求顯示就可以了，該設計電路主要是單片機最小系統、點陣液晶驅動電路。其總體設計框圖如圖一所示；

1.2 系統方案

1.2.1 方案設計

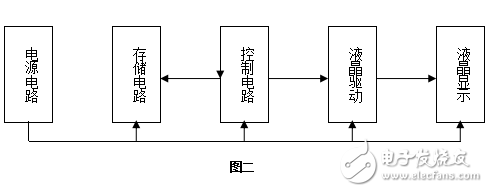

方案一（框圖見圖二）此方案是傳統的數字控制方案，選用數字電路，如果采用這種方案，那我們會用到許多數字的IC、存儲芯片以及其它的元件。采用這種方案我們能夠?qū)崿F(xiàn)對液晶的控制，達到我們想要的效果。
